El Galaxie GH® es un reductor con etapa hipoide previa y brida, opcionalmente con etapa previa coaxial adicional y eje hueco.

Más información

  • Versiones y aplicaciones
  • Datos técnicos
  • Opciones disponibles

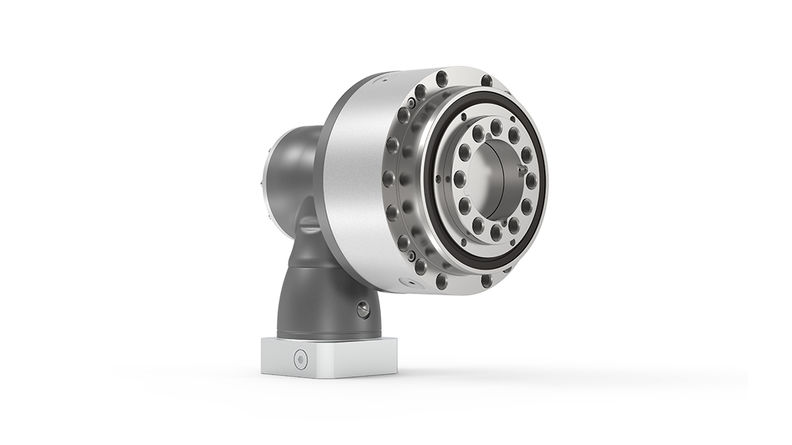

Reductor Galaxie® con etapa hipoide previa y brida, opcionalmente con etapa previa coaxial adicional y eje hueco.

Ventajas

  • Máxima densidad de par
  • Rigidez torsional máxima
  • Sin mantenimiento
  • Calidad de sincronización mejorada
  • Rodamiento de salida robusto y preciso
  • Juego cero absoluto
  • Integración rápida


Beneficios

  • Aumento de la productividad
  • Garantía de la estabilidad del proceso
  • Creación de nuevas generaciones de máquinas potentes
  • Afianzamiento de la competitividad
  • Reducción de plazos de proyectos
  Galaxie® robustness line
TamañoUnidad110135175215
Diseño GHGHGHGH
Diámetro exterior1D  [mm]160191241300
Longitud2l  [mm]215260302381

Par máximo de aceleración3

T2B  [Nm]1086180040507500
Velocidad de salida máx.3n2max [rpm]95806150
Par de salida nominal@ n2NT2N  [Nm]45075016853130
Velocidad de salida nominal3 @ T2Nn2N  [rpm]23201512
Par de parada de emergencia3T2Not [Nm]300054001200022500
Rigidez torsional3Ct21 [Nm/arcmin]37065014002700
Reducción4i72-240

1 Sin tapones/desviaciones según el diseño

2 Sin conexiones de agua/desviaciones en función de las etapas previas y bridas dependientes del motor
3 Los valores están sujetos a fluctuaciones de factores no controlables
4 La salida gira en dirección contraria a la entrada

Datos técnicos no vinculantes. Los valores indicados solo son válidos con la variante con eje hueco/MF3 (con etapa previa coaxial adicional) bajo pedido



Notas especiales

Eje hueco opcional mediante etapa previa hipoidal. Opcional con etapa previa coaxial adicional para reducciones de hasta i = 2400 (sin eje hueco). Brida y conexión de ejes del motor configurables para todos los motores industriales habituales.

Aplicaciones típicas

Ejes A/B/C para un posicionamiento preciso en máquinas herramienta, sistemas de accionamiento y montaje como, por ejemplo,
tareas de posicionamiento y tratamiento de obleas.

Galaxie® GH

Compatible con diferentes servomotores

(Siemens, Bosch, etc.) mediante bridas específicas

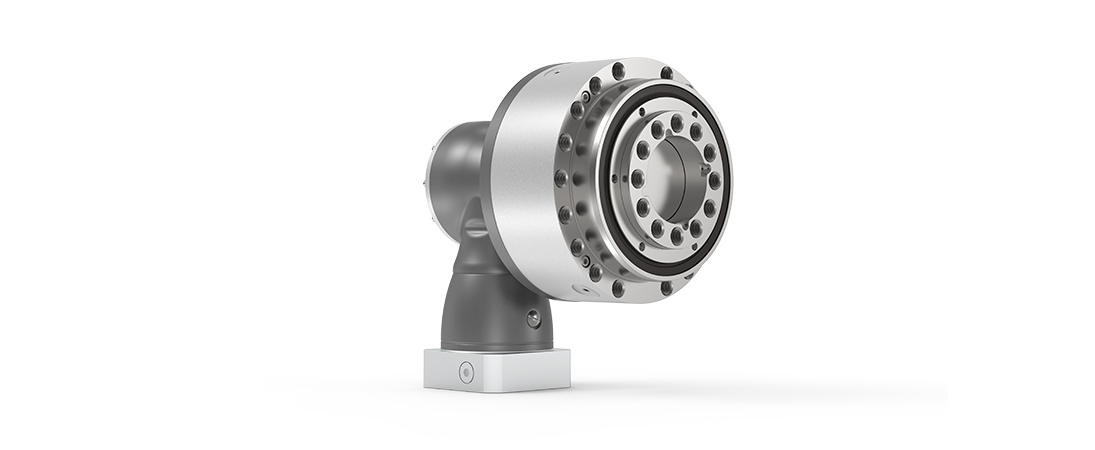

Eje hueco

(solo para el modelo de dos etapas)

Reducción

Dos etapas: 72 - 240 (con posibilidad de eje hueco)
Tres etapas: 216 - 2400


Compatible con diferentes servomotores

(Siemens, Bosch, etc.) mediante bridas específicas

Eje hueco

(solo para el modelo de dos etapas)

Reducción

Dos etapas: 72 - 240 (con posibilidad de eje hueco)
Tres etapas: 216 - 2400
