Galaxie® D

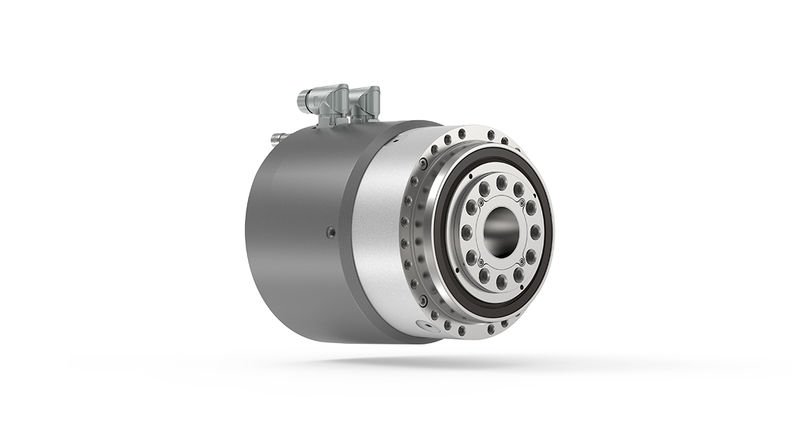

  • Galaxie® D – Galaxie® con servomotor síncrono axial integrado y eje hueco

El Galaxie® D es un accionamiento compacto de eje hueco con las propiedades típicas de un reductor: máxima densidad de par, rigidez a la torsión, precisión del posicionamiento y ausencia de juego con un motor síncrono compacto integrado.


Más información

  • Versiones y aplicaciones
  • Datos técnicos
  • Opciones disponibles

Accionamiento compacto de eje hueco con las propiedades típicas de un reductor: máxima densidad de par, rigidez a la torsión, precisión del posicionamiento y ausencia de juego.

Ventajas

  • Máxima densidad de par
  • Rigidez torsional máxima
  • Eje hueco para el paso de suministros
  • Sin mantenimiento
  • Calidad de sincronización mejorada
  • Rodamiento de salida robusto y preciso
  • Juego cero absoluto

Beneficios

  • Dominio de regulación del accionamiento
  • Reducción de costes de puesta en servicio
  • Aumento de la productividad
  • Garantía de la estabilidad del proceso
  • Creación de nuevas generaciones de máquinas potentes
  • Afianzamiento de la competitividad
  Galaxie® robustness line
Tamaño*Unidad85110135175
Diseño DDDD
Diámetro exterior1D  [mm]144187211263
Diámetro de ejed  [mm]26334557
Longitud2l  [mm]197232240325

Par máximo de aceleración3

T2B  [Nm]450108618004050
Velocidad de salida máx.3n2 máx. [rpm]125958061
Par de salida nominal 3 @ n2NT2N  [Nm]1904507501685
Velocidad de salida nominal3 @ T2Nn2N  [rpm]31232015
Par de parada de emergencia3T2Not [Nm]13503000540012000
Rigidez torsional3Ct21 [Nm/arcmin]1603706501400
Reducción4i-24

1 sin tapones/desviaciones según el diseño
2 Sin conexiones de agua
3 Los valores están sujetos a fluctuaciones de factores no controlables
4 La salida gira en dirección contraria a la entrada.



Datos técnicos no vinculantes

Notas especiales

Disponibles diversas variantes de codificadores, conexiones de agua, conector eléctrico, variantes de refrigeración (agua/convección) y un freno de retención a medida del cliente.

Aplicaciones típicas

Ejes A/B/C para un posicionamiento preciso en máquinas herramienta o máquinas de envasado y embalaje, p. ej., máquinas laminadoras o fresadoras.

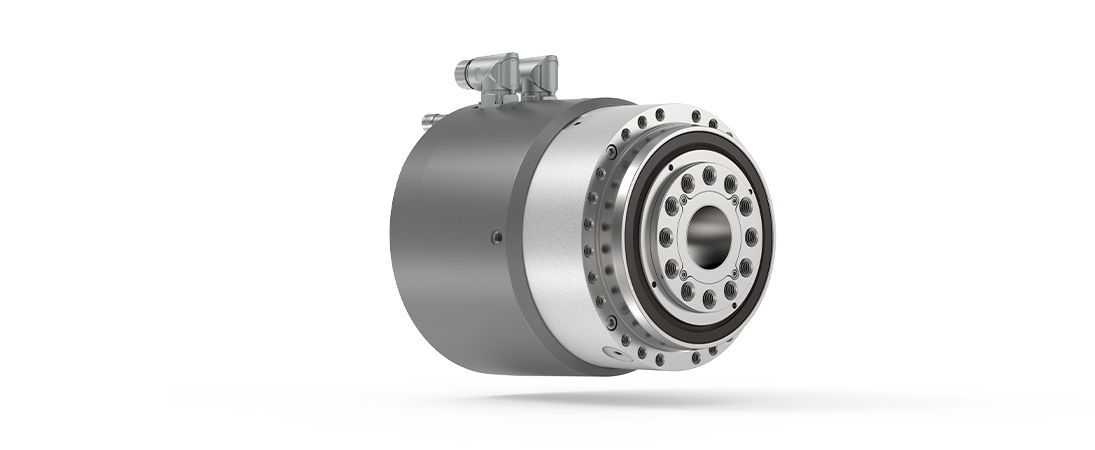

Galaxie® D

Eje hueco

Sistema de retroalimentación del motor

  • EnDat 2.1/2.2, SingleTurn, MultiTurn
  • Hiperface, SingleTurn, MultiTurn
  • DriveCliQ, SingleTurn
  • otros sistemas disponibles bajo pedido

Servosistemas compatibles

  • Siemens, Rockwell, B&R, Bosch, Schneider, Fanuc
  • Otros sistemas disponibles bajo pedido

Otras opciones

  • CC Bus 560 VCC
  • Reducción 24:1
  • IP 65
  • Con certificación UL (aclaración técnica requerida)

Conexión eléctrica y de refrigeración por agua

  • de ángulo recto
  • recta

Sensor de temperatura

  • PT1000
  • PTC

Eje hueco

Sistema de retroalimentación del motor

  • EnDat 2.1/2.2, SingleTurn, MultiTurn
  • Hiperface, SingleTurn, MultiTurn
  • DriveCliQ, SingleTurn
  • otros sistemas disponibles bajo pedido

Servosistemas compatibles

  • Siemens, Rockwell, B&R, Bosch, Schneider, Fanuc
  • Otros sistemas disponibles bajo pedido

Otras opciones

  • CC Bus 560 VCC
  • Reducción 24:1
  • IP 65
  • Con certificación UL (aclaración técnica requerida)

Conexión eléctrica y de refrigeración por agua

  • de ángulo recto
  • recta

Sensor de temperatura

  • PT1000
  • PTC
