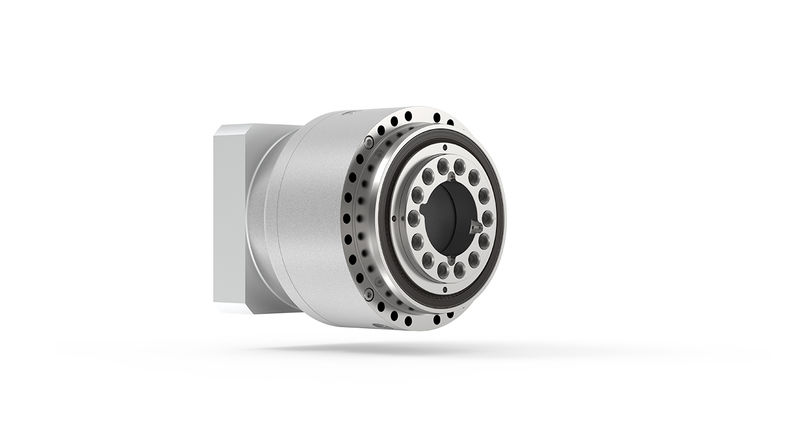

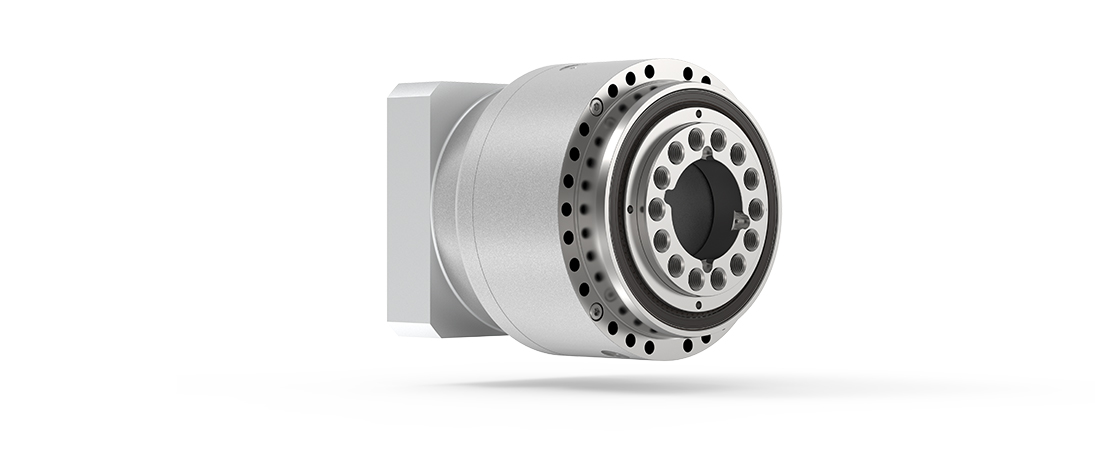

Reductor libre de juego a medida del cliente con etapa planetaria previa coaxial y brida opcionales.
Ventajas
- Máxima densidad de par
- Rigidez torsional máxima
- Sin mantenimiento
- Calidad de sincronización mejorada
- Rodamiento de salida robusto y preciso
- Juego cero absoluto
- Integración rápida
Beneficios
- Aumento de la productividad
- Garantía de la estabilidad del proceso
- Creación de nuevas generaciones de máquinas potentes
- Afianzamiento de la competitividad
- Reducción de plazos de proyectos
| | | Galaxie® robustness line | | Galaxie® accuracy line |
|---|
| Tamaño | Unidad | 85 | 110 | 135 | 175 | 120 | 190 | 300 |
|---|
| Diseño | | G | G | G | G | G | G | G |
| Diámetro exterior11 | D [mm] | 115 | 160 | 191 | 241 | 122 | 193 | 304 |
| Longitud2 | l [mm] | 157 | 177 | 226 | 267 | 44 | 157 | 229 |
Par máximo de aceleración3 | T2B [Nm] | 450 | 1086 | 1800 | 4050 | 350 | 1500 | 6000 |
| Velocidad de salida máx.3 | n2max [rpm] | 125 | 95 | 80 | 61 | 125 | 80 | 50 |
| Par de salida nominal3 @ n2N | T2N [Nm] | 190 | 450 | 750 | 1685 | 190 | 750 | 3000 |
| Velocidad de salida nominal3 @ T2N | n2N [rpm] | 31 | 23 | 20 | 15 | 60 | 50 | 31 |
| Par de parada de emergencia3 | T2Not [Nm] | 1350 | 3000 | 5400 | 12000 | 700 | 3000 | 12000 |
| Rigidez torsional3 | Ct21 [Nm/arcmin] | 160 | 370 | 650 | 1400 | 155 | 625 | 2500 |
| Reducción4 | i | -24 | 31 |
1 Sin tapones/desviaciones según el diseño.
2 Sin conexiones de agua/desviaciones en función de las etapas previas y bridas dependientes del motor.
3 Los valores están sujetos a fluctuaciones de factores no controlables.
4 Con una reducción negativa, la salida gira en dirección opuesta a la entrada. Con una reducción positiva, la salida gira en la misma dirección que la entrada.
Serie Galaxie® robustness line: Datos técnicos válidos sin refrigeración por agua
Serie Galaxie® accuracy line: Datos técnicos válidos con refrigeración por agua
Datos técnicos no vinculantes
Notas especiales
Brida y conexión de ejes del motor configurables para todos los motores industriales habituales. Reducción de hasta i = 301 posible mediante la etapa previa de la tapa de planetarios.
Aplicaciones típicas
Ejes A/B/C para un posicionamiento preciso en máquinas herramienta y tornos automáticos como, por ejemplo, tornos en tecnologías de accionamiento mecánicas o tecnología médica
