Reductor planetario SP⁺

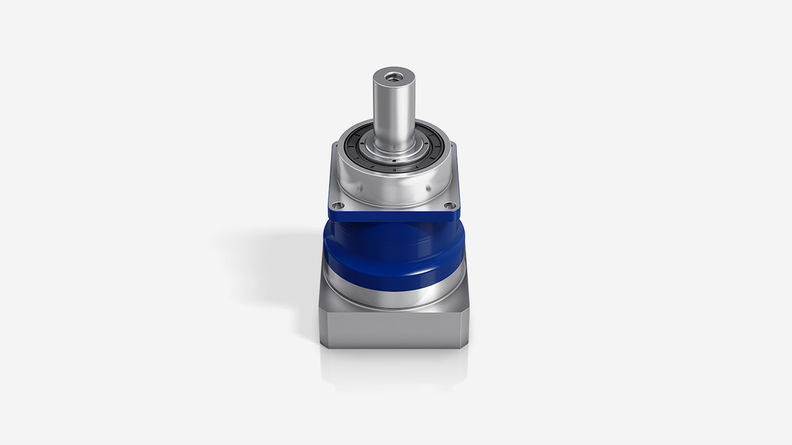

Reductor planetario SP⁺ con eje de salida

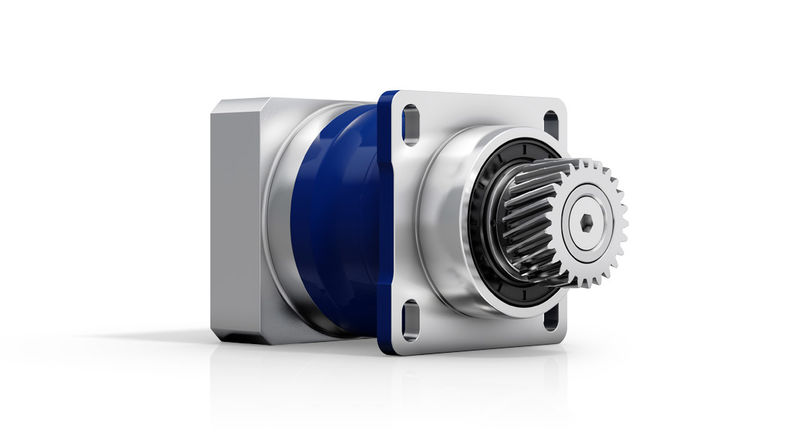

Reductor planetario SP⁺ con piñón RMS

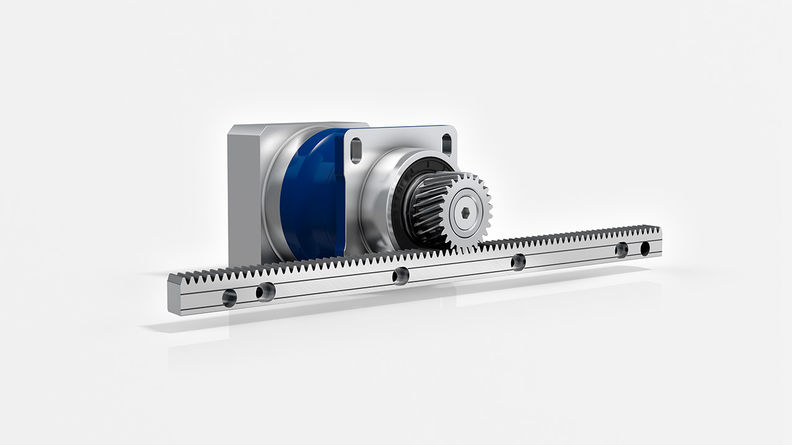

Sistema lineal Advanced con reductor planetario SP⁺

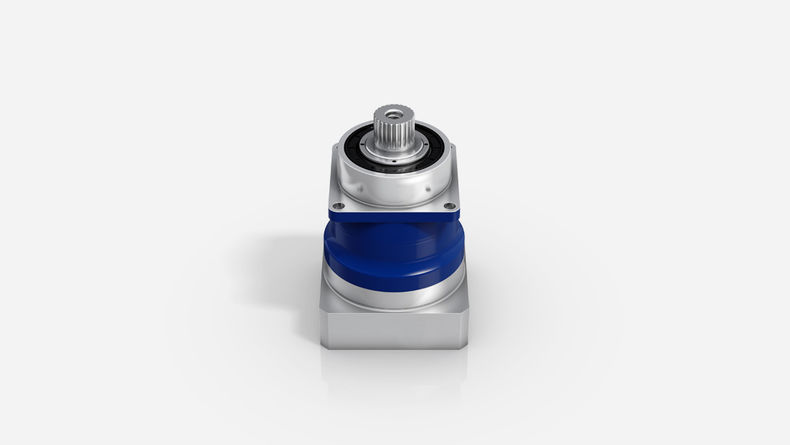

Reductor planetario SP⁺ con eje estriado
Montaje del reductor alpha Advanced Line / alpha Premium Line planetario al motor

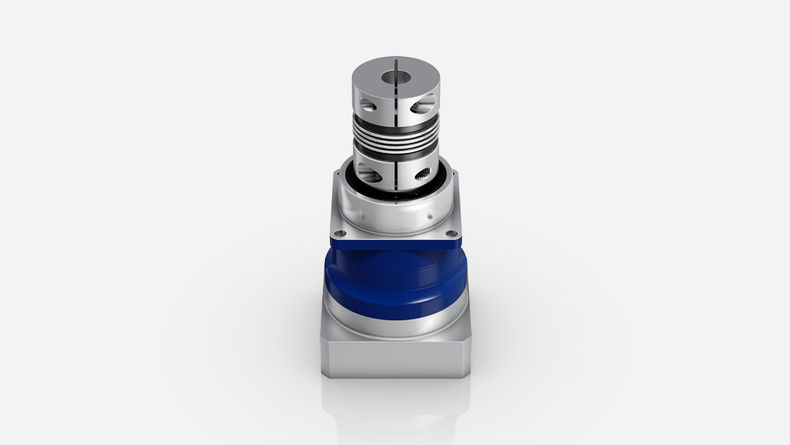

Reductor planetario SP⁺ con acoplamiento de fuelle metálico

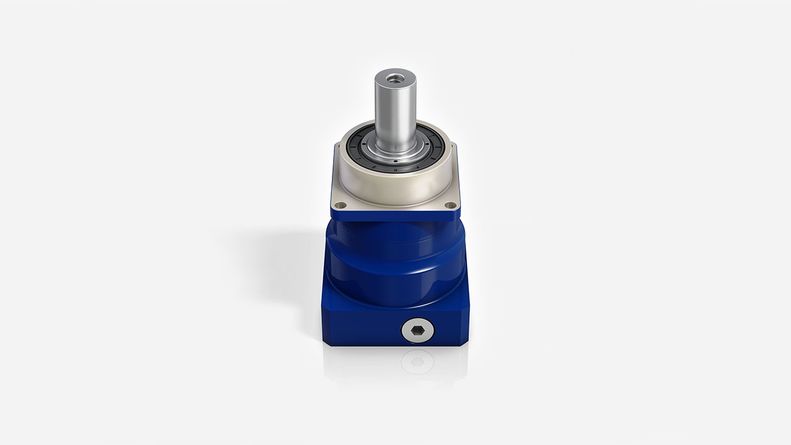

Reductor planetario SP⁺ en diseño resistente a la corrosión

El todoterreno clásico

En la versión estándar, estos reductores planetarios de bajo juego con eje de salida son idóneos para obtener una alta precisión del posicionamiento y un funcionamiento por ciclos altamente dinámico. La variante SP⁺ HIGH SPEED está especialmente indicada para aplicaciones con velocidades máximas en servicio continuo.

Downloads

Soluciones individualizadas

Estaremos encantados de desarrollar para usted una solución a la medida de sus necesidades de accionamiento. Aproveche nuestra larga experiencia, la gran competencia de nuestros empleados y nuestra amplia gama de servicios. Contacte con nosotros.

Ir al formulario de contacto

WITTENSTEIN S.L.U.

Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

08820 Prat de Llobregat

+34 93 479 1305

+34 93 478 7636

info@wittenstein.es

www.wittenstein.es

Tipo de producto		SP⁺	SP⁺ HIGH SPEED	Fricción optimizada SP⁺ HIGH SPEED
Versión		MF	MC	MC-L
Modo de funcionamiento		Funcionamiento por ciclos	Servicio continuo	Servicio continuo
Reducción		3 - 100	3 - 100	3 - 10
Número de tamaños		7	6	5
Juego torsional máximo ^c)	j_t [arcmin]	Estándar ≤ 3 Reducido ≤ 1	Estándar ≤ 4 Reducido ≤ 2	Estándar ≤ 4 Reducido ≤ 2
Par máximo	T_2a [Nm]	48 - 5700	68 - 3600	180 - 3600
Velocidad de entrada máxima	n_1Max [rpm]	8500	6000	6000
Rigidez torsional	C_t21 [Nm/arcmin]	550	550	550
Par de vuelco máximo	M_2KMax [Nm]	5000	5000	310

^c) Referido a los tamaños de referencia

Descripción detallada según tamaño

Tipo de producto	SP⁺	SP⁺ HIGH SPEED	Fricción optimizada SP⁺ HIGH SPEED
Versión	MF	MC	MC-L
Forma de salida
Eje liso	✓	✓	✓
Eje con chaveta ^d)	✓	✓	✓
Eje estriado DIN 5480	✓	✓	✓
Eje de inserción	✓	✓	✓
Forma de la entrada
Montaje al motor	✓	✓	✓
Versión separada	✓
Características
Brida con agujeros colisos	✓
ATEX (2014/34/EU) ^a)	✓	✓
Lubricación de calidad alimentaria ^{a) b)}	✓	✓	✓
Resistente a la corrosión ^{a) b)}	✓	✓	✓
Momento de inercia optimizado ^a)	✓	✓	✓
Soluciones de sistema
Sistema lineal (piñón/cremallera)	✓	✓
Servoactuador	✓
Accesorio (encontrará más información en las páginas de correspondientes de productos)
Acoplamiento	✓	✓	✓
Disco de contracción	✓	✓	✓

^a) Reducción de la potencia: Datos técnicos disponibles a petición

^b)Por favor, consulte con WITTENSTEIN alpha

^d) Reducción de la potencia: Para obtener un dimensionado más detallado, utilice nuestra herramienta de dimensionado cymex^®

Características destacadas del producto

Alto rendimiento constante

Juego torsional constante a lo largo de toda la vida útil del reductor, para alcanzar un alto rendimiento estable.

Bajo mantenimiento

Máximas exigencias de calidad para ofrecer una larga vida útil y mayores intervalos de mantenimiento.

Velocidad

Un máximo nivel de velocidad aumenta la producción de la máquina.

Precisión del posicionamiento

El bajo juego y la alta rigidez torsional permiten una máxima precisión del posicionamiento en el punto central de la herramienta.

Fiabilidad

La alta fiabilidad de los reductores evita costosos tiempos de parada de las máquinas.

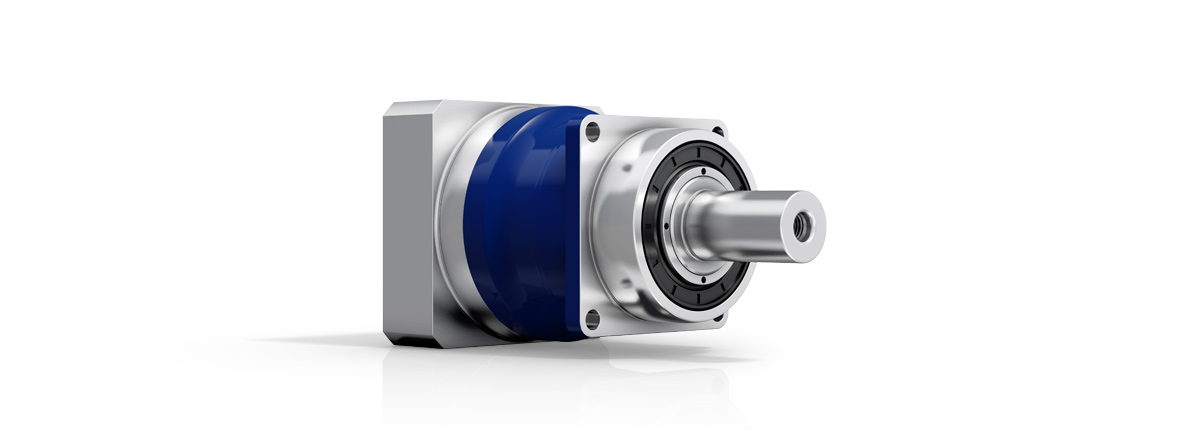

Integración de diversos ejes motor mediante una gran variedad de diámetros de buje

Rodamiento de rodillos cónicos para la absorción de fuerzas axiales y radiales

Múltiples formas de salida

Suavidad de rodadura gracias al dentado helicoidal

Integración de diversos ejes motor mediante una gran variedad de diámetros de buje

Rodamiento de rodillos cónicos para la absorción de fuerzas axiales y radiales

Múltiples formas de salida

Suavidad de rodadura gracias al dentado helicoidal

WITTENSTEIN alpha en todos los ejes

Reductores planetarios de bajo juego

WITTENSTEIN alpha ofrece soluciones de accionamiento completas de un solo proveedor para cada eje. Los campos de aplicación son casi ilimitados, Nuestras soluciones pueden aplicarse desde en ejes de alta precisión en sistemas de fabricación, hasta en maquinaria de embalaje de la que se exige un máximo nivel de productividad. WITTENSTEIN alpha es siempre un sinónimo de máxima calidad y fiabilidad, alta precisión y calidad de sincronización, densidad de potencia máxima, larga vida útil y montaje sencillo al motor.
