Reductor planetario XP+

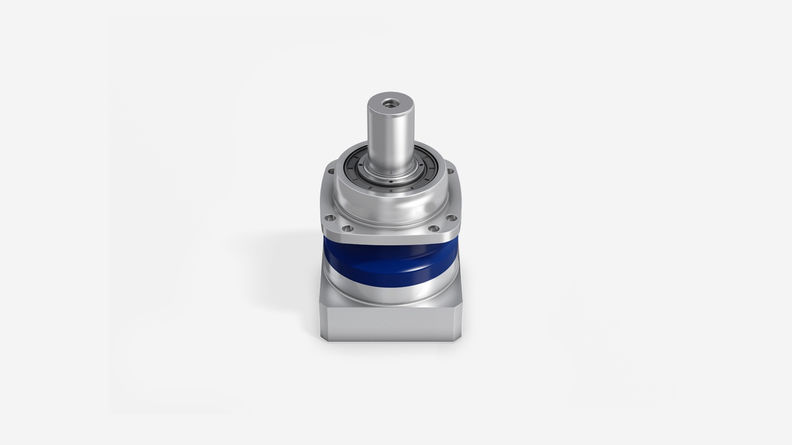

  • Reductor planetario XP+ con eje liso

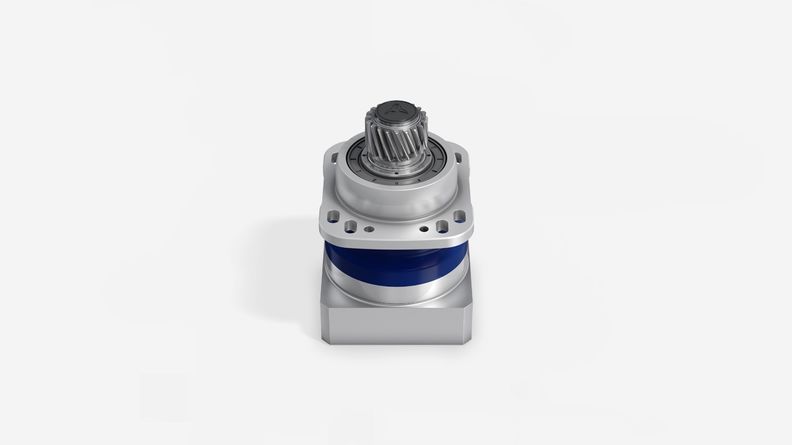

  • Reductor planetario XP+ con piñón y orificios colisos

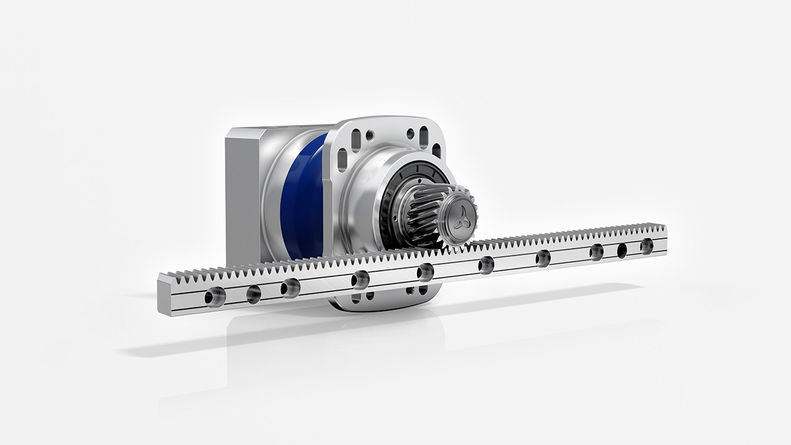

  • Sistema lineal Premium con reductor planetario XP+ e innovadora cremallera INIRA®

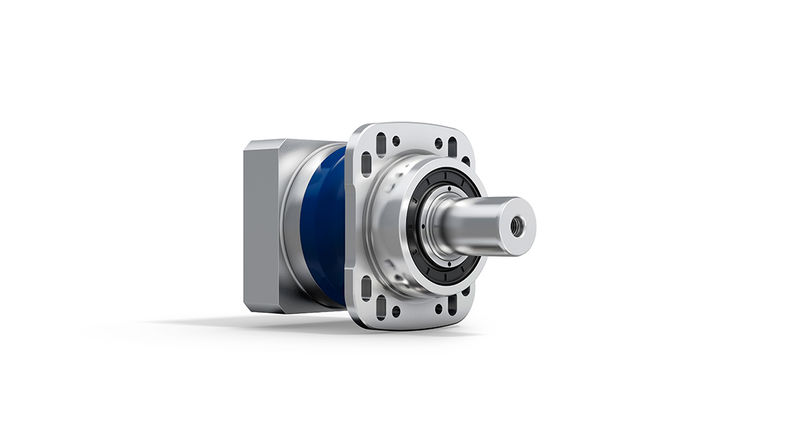

  • Reductor planetario XP+ con brida en R

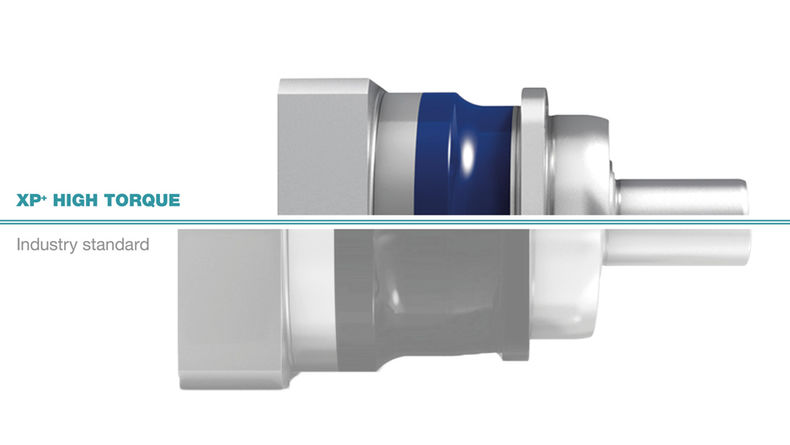

  • Comparación entre el espacio de montaje del XP+ vs. el estándar del sector

  • Montaje del reductor planetario alpha Advanced Line / alpha Premium Line al motor


Perfección en una nueva dimensión

El XP+, con un diseño de salida especial y una estructura extremadamente compacta, permite nuevas dimensiones en la transmisión de potencia, que superan considerablemente el estándar del sector. El XP+ destaca por tener la mayor densidad de par del mercado, junto con la máxima rigidez torsional y capacidad de par de vuelco:

  • duración de ciclo reducida gracias a una mayor aceleración
  • admite mayores pesos y fuerzas de proceso
  • aumento de la suavidad de rodadura y de la precisión de repetición
  • creación de sistemas lineales de alto rendimiento
  • reducción de espacio gracias al downsizing

Para obtener información más detallada o datos CAD, diríjase a su ingeniero de ventas responsable o envíenos un correo electrónico a info@wittenstein.es

Juntos encontramos las mejores soluciones de accionamiento

Para obtener un dimensionado adaptado a cada aplicación de los sistemas de accionamiento más completos, utilizamos nuestro software  cymex® 5. ¿Es un eXPerto y quiere dimensionar su accionamiento con el reductor XP+ usted mismo? Obtenga ahora mismo una licencia para su cymex® 5 Premium.

Preguntas sobre cymex® 5 Premium

WITTENSTEIN S.L.U. - Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

WITTENSTEIN S.L.U.

Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

08820 Prat de Llobregat

+34 93 479 1305

+34 93 478 7636

www.wittenstein.es

  • Datos técnicos
  • Opciones disponibles
Tipo de producto XP+XPHIGH TORQUEXPHIGH SPEED
Versión MFMAMC
Modo de funcionamiento Operación cíclicaOperación cíclicaServicio continuo
Reducción c) 3 - 1005,5 - 553 - 100
Número de tamaños 544

Juego torsional máximo c)

jt [arcmin]Estándar

≤ 3

Reducido
≤ 1

Estándar
≤ 1
Estándar

≤ 4

Reducido
≤ 2

Par máximoT2a [Nm]56 - 3840290 - 440068 - 880
Velocidad de entrada máximan1Max [rpm]750075006000
Rigidez torsional Ct21 [Nm/arcmin]290350290
Par de vuelco máximoM2KMax [Nm]325632563256

c) Referido a los tamaños de referencia

 XP+XP+XP+
 MFMAMC
Forma de la salida
Eje liso
Eje con chaveta d)
Eje estriado DIN 5480

Eje de inserción


Salida de sistema
Forma de la entrada
Montaje al motor
Versión separada

Características


Brida con agujeros colisos (estándar)
Lubricación de calidad alimentaria a) b)
Momento de inercia optimizado a)
Soluciones de sistema

Sistema lineal (piñón/cremallera)

Servoactuador
Accesorio (encontrará más información en las páginas de productos correspondientes)
Acoplamiento
Disco de contracción

a) Reducción de la potencia: Datos técnicos disponibles a petición

b)Por favor, consulte con WITTENSTEIN alpha

d) Reducción de la potencia: Para obtener un dimensionado más detallado, utilice nuestra herramienta de dimensionado cymex®

Lo más destacado del producto

Productividad

La máxima densidad de par y una gran rigidez acortan la duración de los ciclos

Bajo mantenimiento

Máximas exigencias de calidad para ofrecer una larga vida útil y una prolongación de los intervalos de mantenimiento.

Potencial de ahorro

La transmisión del eje con una mayor capacidad de par de torsión hace posibles nuevos conceptos de máquinas como, por ejemplo, la eliminación de rodamiento externo.

Calidad del proceso

El bajo juego constante durante toda la vida útil del reductor y la alta rigidez torsional permiten la máxima precisión del posicionamiento.

Fiabilidad

La alta fiabilidad de los reductores evita costosos tiempos de parada de las máquinas.

Tamaño compacto

En comparación con el estándar del sector, el XP+ ofrece la mayor densidad de par del mercado. Gracias a ello, es posible utilizar equipos de menor tamaño.

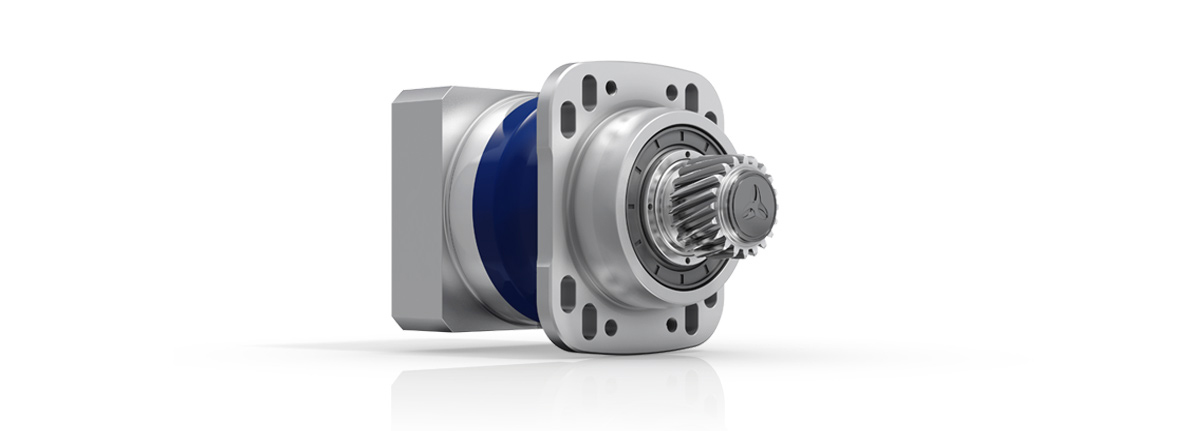

La mayor calidad del dentado supone un juego torsional mínimo y la máxima densidad de par

Múltiples opciones de salida

Salida especialmente diseñada para una transmisión de par muy elevada que permite el registro de altos pares de vuelco

La mayor calidad del dentado supone un juego torsional mínimo y la máxima densidad de par

Múltiples opciones de salida

Salida especialmente diseñada para una transmisión de par muy elevada que permite el registro de altos pares de vuelco

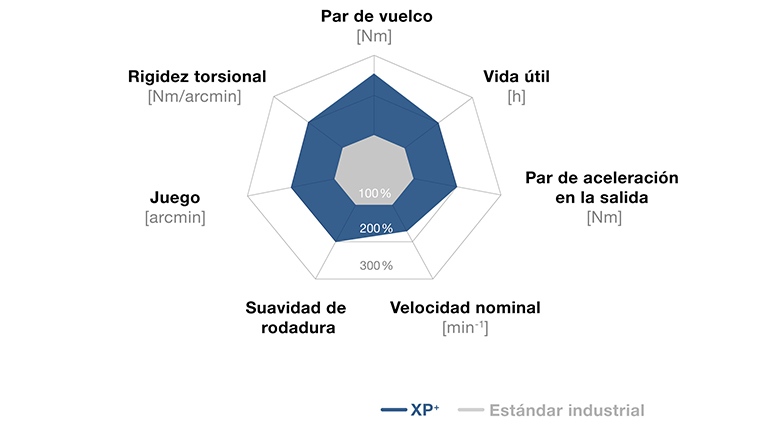

XP+ en comparación con el estándar industrial

XP+ Su eXtra en productividad, precisión y ahorro de espacio

¿Necesita un reductor que supere ampliamente el estándar industrial en capacidad de par, capacidad de par de torsión y rigidez torsional?
Gracias a sus ventajas técnicas, el XP+ de la alpha Premium Line hace posible un gran aumento del rendimiento en lo que se refiere a los tiempos de ciclo mínimos y la capacidad de regulación de su eje de accionamiento. Al mismo tiempo, gracias a este producto potente y compacto, tendrá la opción de reducir aún más el espacio constructivo.

WITTENSTEIN alpha en todos los ejes

Reductores planetarios de bajo juego

WITTENSTEIN alpha ofrece soluciones de accionamiento completas de un solo proveedor para cada eje. Los campos de aplicación son casi ilimitados, Nuestras soluciones pueden aplicarse desde en ejes de alta precisión en sistemas de fabricación, hasta en maquinaria de embalaje de la que se exige un máximo nivel de productividad. WITTENSTEIN alpha es siempre un sinónimo de máxima calidad y fiabilidad, alta precisión y calidad de sincronización, densidad de potencia máxima, larga vida útil y montaje sencillo al motor.
