Reductor planetario TP+

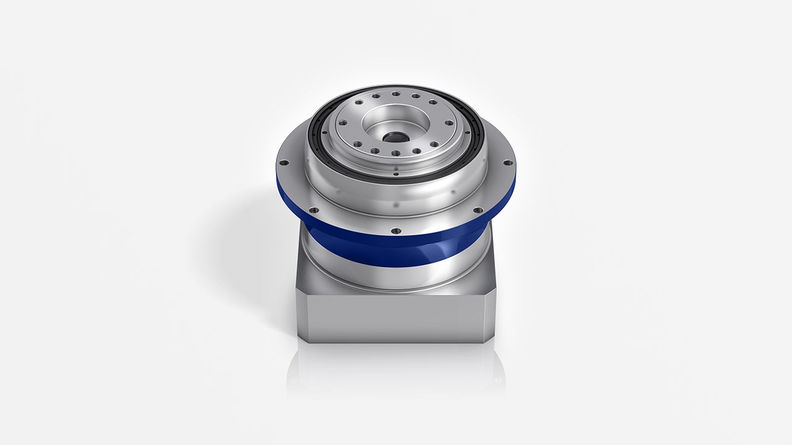

  • Reductor planetario TP+
  • Reductor planetario TP+ en diseño resistente a la corrosión

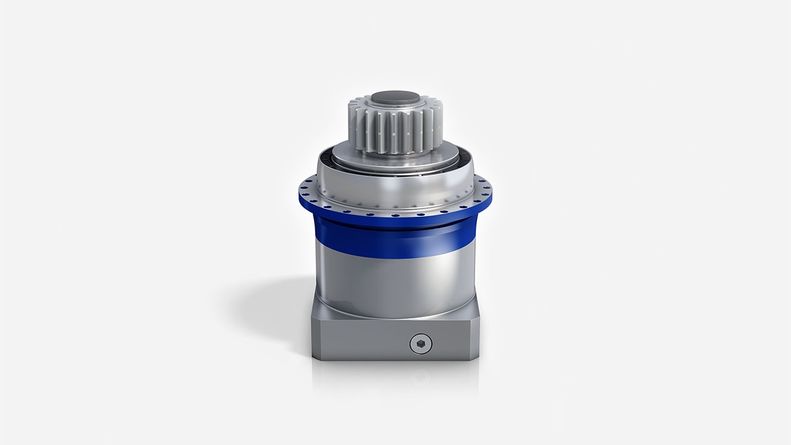

  • Reductor planetario TP+ con piñón

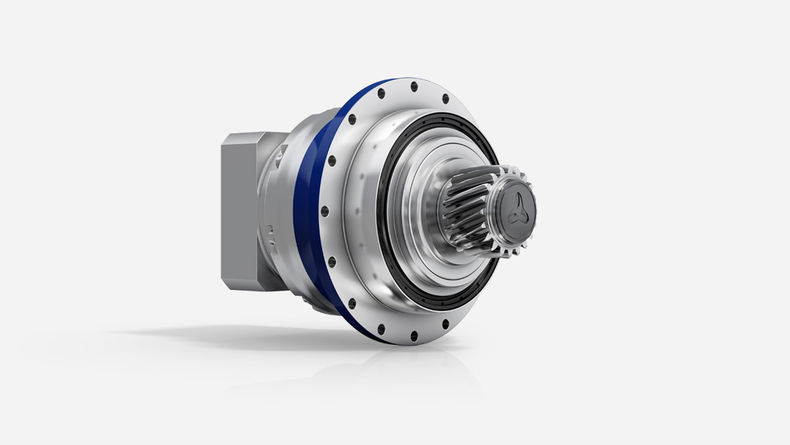

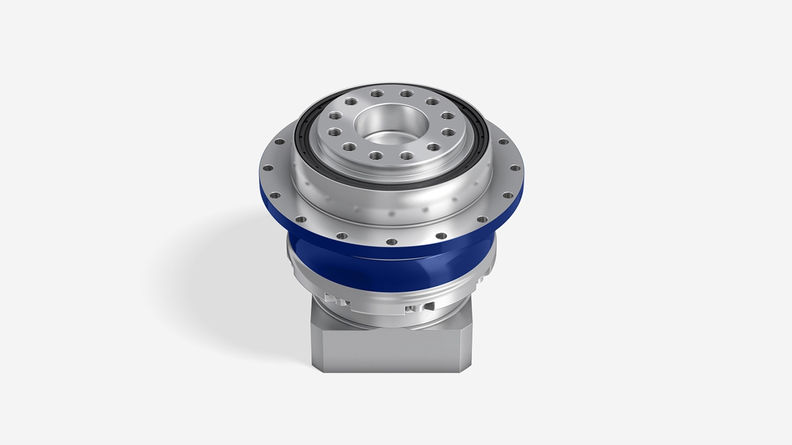

  • TP+ HIGH TORQUE reductor planetario

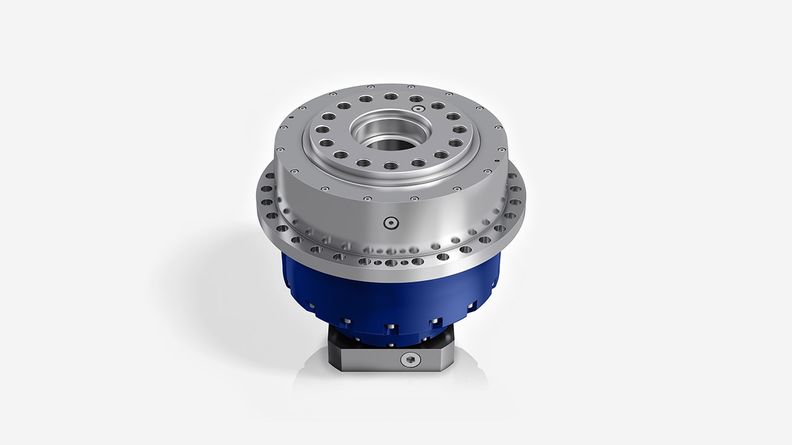

  • TP+ 4000

  • Montaje del reductor planetario alpha Advanced Line / alpha Premium Line al motor

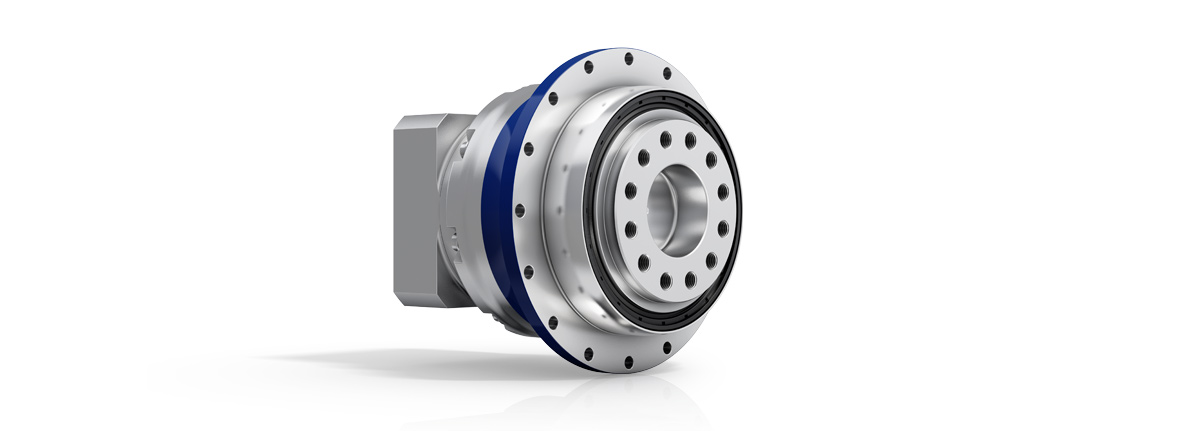

Los transmisores de potencia compactos con brida de salida.

La variante estándar es óptima para obtener una alta exactitud de posicionamiento y un funcionamiento por ciclos con una alta dinámica.

El TP+ HIGH TORQUE es especialmente apropiado para aplicaciones de alta precisión en las que se requiere una alta rigidez torsional.

Dimensionado rápido online

Soluciones individualizadas

Estaremos encantados de desarrollar para usted una solución a la medida de sus necesidades de accionamiento. Aproveche nuestra larga experiencia, la gran competencia de nuestros empleados y nuestra amplia gama de servicios. Contacte con nosotros.

Ir al formulario de contacto

WITTENSTEIN S.L.U. - Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

WITTENSTEIN S.L.U.

Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

08820 Prat de Llobregat

+34 93 479 1305

+34 93 478 7636

www.wittenstein.es

  • Versiones y aplicaciones
  • Datos técnicos
  • Opciones disponibles



CaracterísticasTP+
Versión MF		TP+ HIGH TORQUE
Versión MA
Densidad de potencia+++++

Precisión de posicionamiento
(p. ej. accionamientos precargados)

+++++
Aplicaciones de alta dinámica
(p. ej. robot Delta)		++++++
Rigidez torsional+++++
Construcciones de pequeñas dimensione+++++
Altos requerimientos de seguridad
(p. ej. ejes verticales)		+++++



  TP+
Versión MF		TP+ HIGH TORQUE
Versión MA
Relación de transmisión c)i4 - 10022 - 302,5

Número de tamaños

 78

Juego torsional máx.  c)

jt [arcmin]Estándar
≤ 3		Estándar
≤ 1
  Reducido
≤ 1		-

Rigidez torsional

Ct21 [Nm/arcmin]8 - 145042 - 5800

Par máximo

T2α [NM]43 - 6808315 - 40000

Velocidad de entrada máxima

n1Max [rpm]75007500

Par de vuelco máximo

M2KMax110 - 8800400 - 71400

c) Referido a los tamanos de referencia

 TP+
Versión MF		TP+ HIGH TORQUE
Versión MA

Tipo de salida



Brida

✓✓

Salida de sistema

✓✓

Tipo de entrada



Montaje al motor

✓✓

Versión separada

✓
Características
Lubricación apta para industria alimentaria  a) b)✓✓
Resistente a la corrosión a) b)✓✓
Variante optimizada en momentos de inercia a)✓✓

Soluciones de sistema

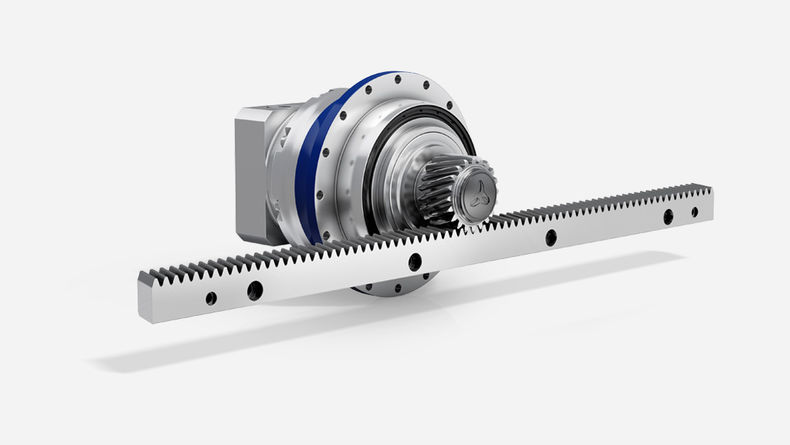

Sistema lineal (pinon/cremallera)

✓✓

Actuador

✓✓
Accesorios
(otras opciones se indican en las paginas de productos)

Acoplamiento

✓✓

Anillo de montaje

✓✓




a) Reducción de la potencia: datos técnicos disponibles a petición

b) Por favor, consulte con WITTENSTEIN
