cyber® dynamic system – Sistema de accionamiento compacto

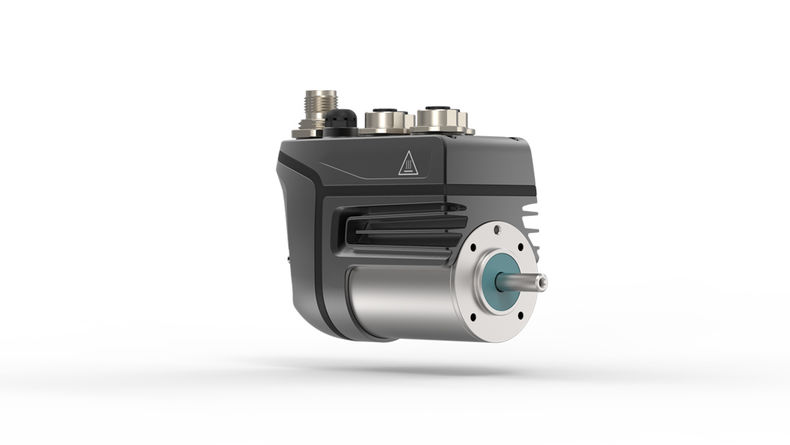

  • Sistema de accionamiento compacto cyber® dynamic system (tamaño del motor 40)

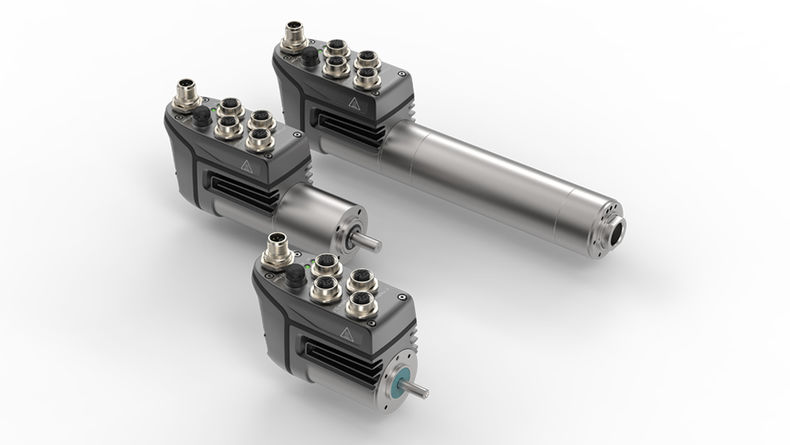

  • Gama de productos cyber® dynamic system

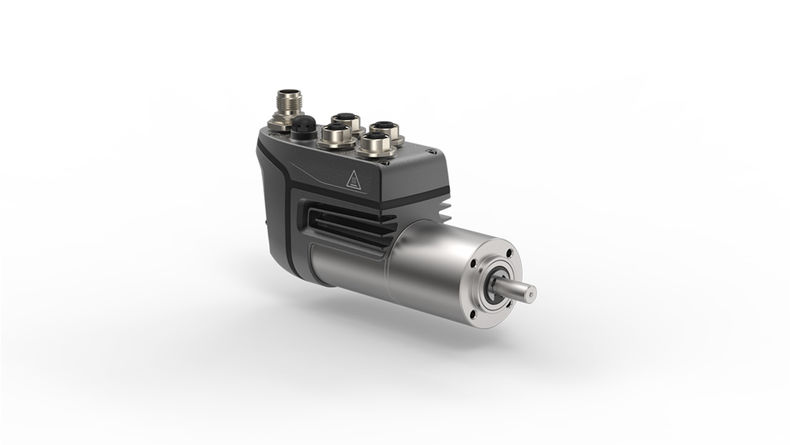

  • cyber® dynamic system con reductor GCP (1-3 etapas)

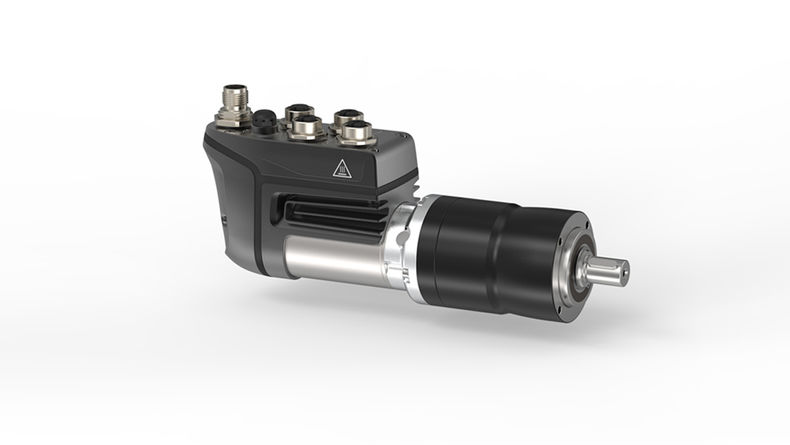

  • cyber® dynamic system con reductor NP (1-2 etapas)

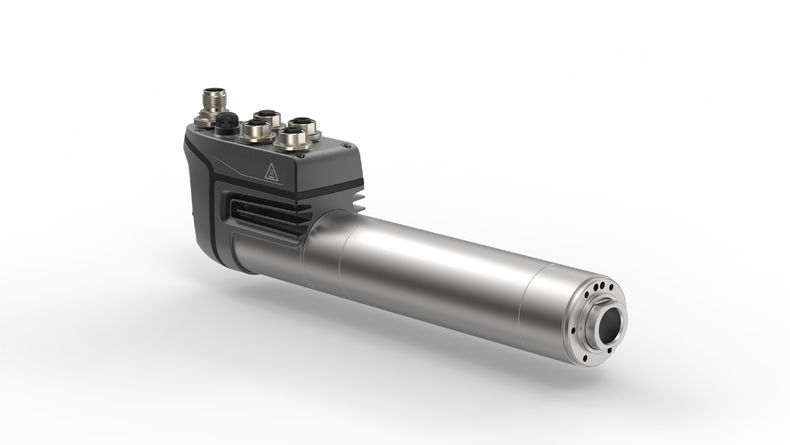

  • cyber® dynamic system con husillo de rosca de bolas (carrera corta y larga)

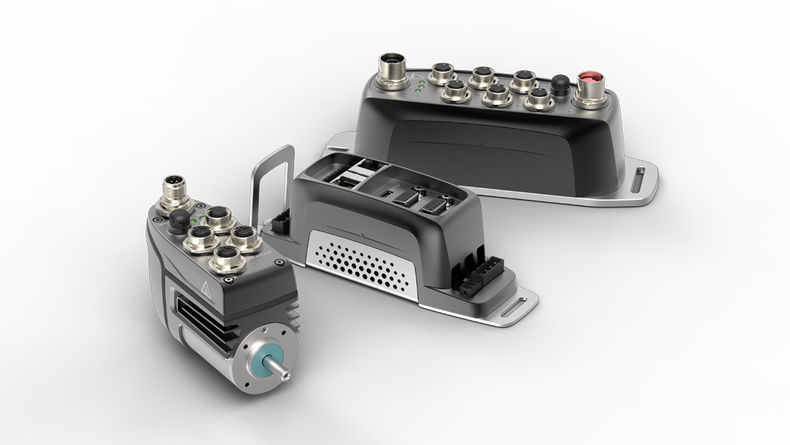

  • cyber® dynamic system y servorregulador simco® drive 2 (IP20 / IP65)

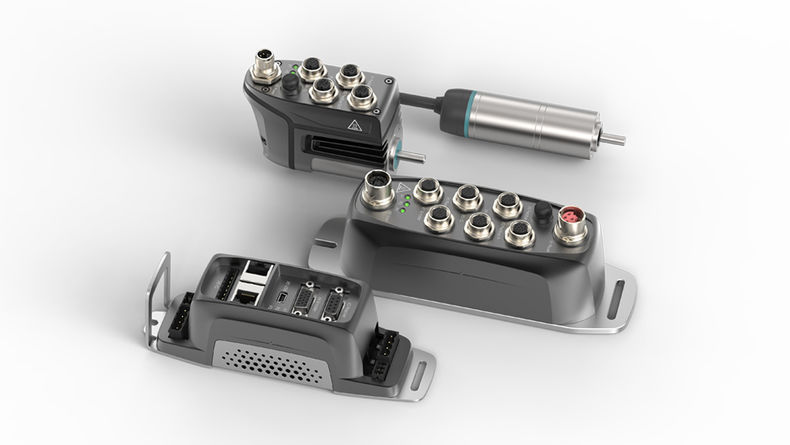

  • Sistema de servoaccionamiento de pequeño formato: simco® drive 2, cyber® dynamic system y cyber® dynamic line

conectivo - compacto - dinámico

El sistema de accionamiento compacto apto para uso industrial cyber® dynamic system, con su interfaz Multi-Ethernet, ofrece la máxima conectividad y puntuaciones con inteligencia descentralizada. La baja inercia del motor y la alta resolución de corriente también garantizan movimientos altamente dinámicos y precisos. El sistema es la elección profesional para aplicaciones descentralizadas en condiciones ambientales exigentes y con espacio de instalación limitado.

Este sistema está disponible opcionalmente con diferentes variantes de codificador, así como reductores planetarios, husillos de bolas y frenos de retención.

Informe técnico Recomendaciones para el uso de servorreguladores de terceros con EtherNet/IP CIP Sync

Los fabricantes de maquinaria de diferentes segmentos industriales tienen altas exigencias en aplicaciones de control de movimiento dinámico, preciso y sincrónico en tiempo real. La integración de CIP Sync en los servorreguladores de proveedores externos permite cumplir estos requisitos. En nuestro informe técnico puede leer las posibilidades y ventajas que le ofrece.

Descargar ahora

Solución excelente para tareas de accionamiento complejas

Conectividad

  • Variante Multi-Ethernet
  • Múltiples interfaces de buses de campo de tiempo real
  • Parametrización automática del motor gracias a la placa identificadora electrónica
  • Puesta en marcha rápida & Conexión a SPS

Tamaño compacto

  • Solución descentralizada compuesta por motor y regulador
  • Tamaño del motor 40 mm
  • Requiere poco espacio cerca de la aplicación

Dinámica

  • Motores con momento de inercia optimizado para la máxima aceleración
  • Comunicación Ethernet en tiempo real e isócrona
  • Funcionalidad de PLC descentralizada para descongestionar el sistema de automatización
  • Generación de perfiles de conducción dinámica y sincrónica

Precisión

  • Codificador absoluto con una resolución del codificador de 12 bits
  • Alta resolución de corriente de 14 bits para una regulación de par muy precisa
  • Tiempos de ciclo reducidos para aplicaciones muy dinámicas y precisas

Robustez y seguridad

  • Clase de protección IP65 para uso descentralizado en condiciones ambientales exigentes
  • Entrada de rango amplio de 12 a 60 V CC
  • La función de seguridad STO integrada cumple con los requisitos de seguridad de SIL3

Flexibilidad

  • El principio de construcción modular hace posible la creación de soluciones óptimas para distintas aplicaciones
  • Integración opcional del codificador multivuelta, el freno de retención, el reductor o el accionamiento por husillo

Variantes de productos

Servomotores

Servomotores

Esta variante une un motor con un tamaño de 40 mm con un diseño especial de la carcasa del regulador para formar una unidad ultracompacta, adecuada para espacios de montaje estrechos y que elimina la necesidad de cableado excepto para la alimentación eléctrica y comunicación de bus de campo. Además, el cyber

Unidad ultracompacta de motor y regulador

Ideal para espacios de montaje muy reducidos

Codificador absoluto (monovuelta), codificador absoluto (multivuelta)

Con freno de parada opcional

Clase de protección a partir de IP65 (en estado montado)

Coste de cableado minimizado

Diversas interfaces de bus de campo e inteligencia descentralizada

Unidad ultracompacta de motor y regulador

Ideal para espacios de montaje muy reducidos

Codificador absoluto (monovuelta), codificador absoluto (multivuelta)

Con freno de parada opcional

Clase de protección a partir de IP65 (en estado montado)

Coste de cableado minimizado

Diversas interfaces de bus de campo e inteligencia descentralizada

Servoactuadores

Servoactuadores

Los servomotores pequeños aptos para la industria con sistema electrónico de accionamiento integrado pueden combinarse con reductores planetarios de una a tres etapas para la conversión de pares de hasta 22 Nm. Gracias a una unión soldada por fusión, forman una unidad altamente compacta sin brida adicional.

Con freno de parada opcional

Estructura compacta gracias al ahorro de la brida (en reductores GCP)

Diseño de 1 a 3 etapas

Reductor planetario de alta calidad

Motor y reductor soldados por fusión

Con freno de parada opcional

Estructura compacta gracias al ahorro de la brida (en reductores GCP)

Diseño de 1 a 3 etapas

Reductor planetario de alta calidad

Motor y reductor soldados por fusión

Actuadores lineales

Actuadores lineales

El sistema de accionamiento compacto de la cyber® dynamic system con husillo integrado es la solución ideal para procesos dinámicos de posicionamiento. En la versión de actuador, el servomotor, el husillo de rosca de bolas, el mecanismo antirrotación y el sistema de encoder forman una unidad cerrada, altamente integrada y lista para el montaje. Esta unidad constituye una alternativa energéticamente eficiente y libre de mantenimiento a los cilindros neumáticos.

Clase de protección a partir de IP65

Rodamiento axial reforzado

Guía lineal con mecanismo antirrotación

Husillo de rosca de bolas integrado

Tubo deslizante cerrado con rascador integrado

Con freno de parada opcional

Clase de protección a partir de IP65

Rodamiento axial reforzado

Guía lineal con mecanismo antirrotación

Husillo de rosca de bolas integrado

Tubo deslizante cerrado con rascador integrado

Con freno de parada opcional

Sistema de servoaccionamiento de pequeño formato

Servomotores altamente dinámicos en tamaños de 17 a 40 mm (con reductor y husillo opcionales)

Diversas interfaces de bus de campo e inteligencia descentralizada

Fácil desconexión del sistema en caso de emergencia gracias a la función de seguridad STO (Safe Torque Off) según SIL3, sin pérdida de productividad

Instalación que ahorra espacio gracias a su modularidad y a su asignación de conectores intuitiva

La placa identificadora electrónica posibilita una parametrización automática y segura del motor

Montaje sencillo en la máquina sin encapsulamiento adicional gracias a la clase de protección IP65

El servorregulador cyber® simco® drive 2, la serie de motores cyber® dynamic line y el cyber® dynamic system se complementan en todos los sentidos.

Las múltiples interfaces de bus de campo posibilitan una integración sencilla en el sistema de control de mayor relevancia (Sercos y CANopen bajo petición).
