Sistema de atornillado a medida

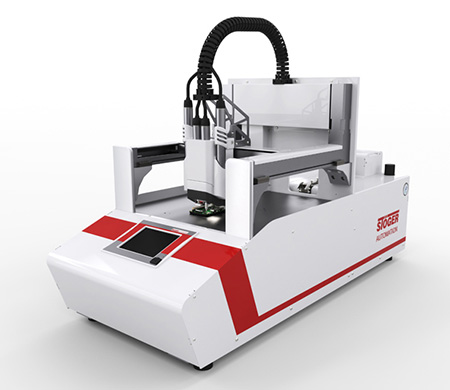

Los procesos de montaje con tornillos diminutos (p.ej., M1 X 2mm), que se utilizan normalmente para el montaje de teléfonos móviles o audífonos, representan una tarea compleja para sistemas de atornillado automatizados, debido a la alimentación de los tornillos en posición correcta y los escasos pero exactos requisitos de par. Con servomotores ultracompactos de alta dinámica de la familia cyber® dynamic line y los amplificadores de accionamiento de la serie cyber® simco® drive de WITTENSTEIN cyber motor, el especialista en técnica de atornillado y conexión STÖGER AUTOMATION ha desarrollado una solución de manipulación y montaje que abre nuevas perspectivas.

Una solución que no existía hasta el momento
Con los motores ultracompactos y amplificadores de accionamiento de WITTENSTEIN, STÖGER AUTOMATION ha podido realizar una aplicación altamente innovadora para la preparación, el atornillado y apriete de tornillos en miniatura con seguridad de procesos, y sin tener que emplear sensores de par adicionales . Mediante una tarea de movimiento especial es posible alcanzar el par exacto a través del regulador de accionamiento cuando se aprieta el tornillo, y leer el valor conseguido. Las dimensiones exteriores reducidas de los servomotores ultracompactos aptos para el sector industrial y su escasa masa, al igual que los amplificadores de accionamiento inteligentes con alta frecuencia de conmutación y resolución de corriente excepcionalmente alta, representan para la empresa las ventajas decisivas de nuestra solución de accionamiento. A ello hay que agregar el diseño variable de las interfaces hacia sistemas de control de mayor relevancia, pues las máquinas de atornillado pueden utilizarse tanto como equipos individuales (p.ej., en la versión con un sistema de ejes X/Y), como también en instalaciones grandes. Para el eje Z encargado de realizar el seguimiento del tornillo durante el proceso de atornillado, WITTENSTEIN cyber motor ha desarrollado un actuador lineal, que convence por su funcionalidad ideal y su alta rentabilidad.

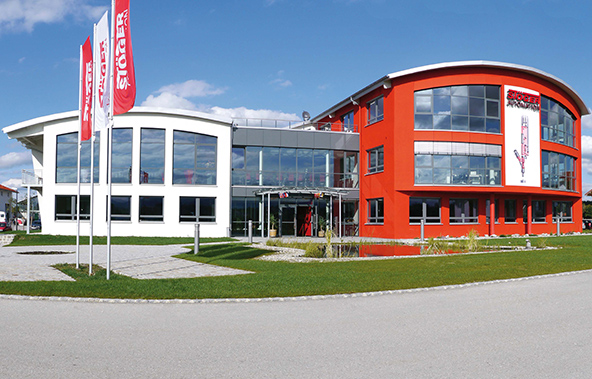

STÖGER AUTOMATION: LÍDER EN TÉCNICA DE ATORNILLADO Y CONEXIÓN

STÖGER AUTOMATION: LÍDER EN TÉCNICA DE ATORNILLADO Y CONEXIÓN

La empresa STÖGER AUTOMATION GmbH, ubicada en Königsdorf (Baviera), está a la vanguardia tecnológica respecto al desarrollo y la producción de soluciones para el atornillado seguro de componentes.

Leer más

UNA TAREA SUMAMENTE COMPLEJA

Gracias a la servotecnología de WITTENSTEIN hemos podido implementar un sistema de atornillado en miniatura que marca nuevas pautas.


Lorenz Stöger

UNA TAREA SUMAMENTE COMPLEJA

Leer más

LA VELOCIDAD NO ES NI MUCHO MENOS LO ÚNICO IMPORTANTE

LA VELOCIDAD NO ES NI MUCHO MENOS LO ÚNICO IMPORTANTE

Los tornillos en miniatura deben enroscarse con enorme delicadeza. Esto sucede con un par de menos de 0,05 Nm, para lo cual se reduce la velocidad de apriete del tornillo a través de una tarea de movimiento, a fin de garantizar una conexión óptima y correcta con el par de apriete definido.

Leer más

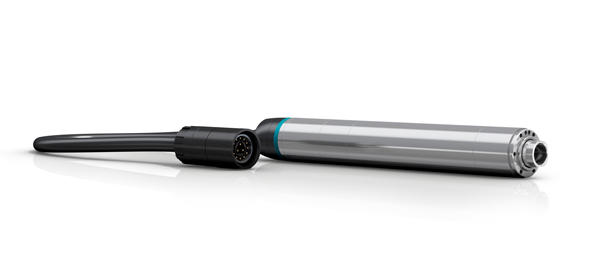

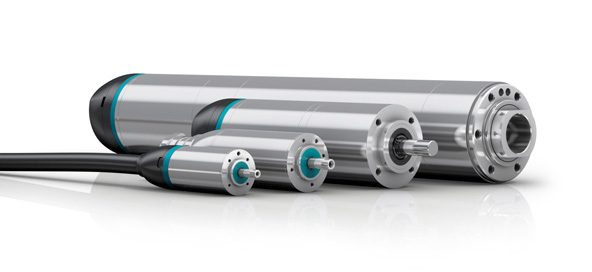

COMPACTOS, DINÁMICOS Y PRECISOS: LOS SERVOMOTORES ULTRACOMPACTOS DE LA SERIE CYBER® DYNAMIC LINE

COMPACTOS, DINÁMICOS Y PRECISOS: LOS SERVOMOTORES ULTRACOMPACTOS DE LA SERIE CYBER® DYNAMIC LINE

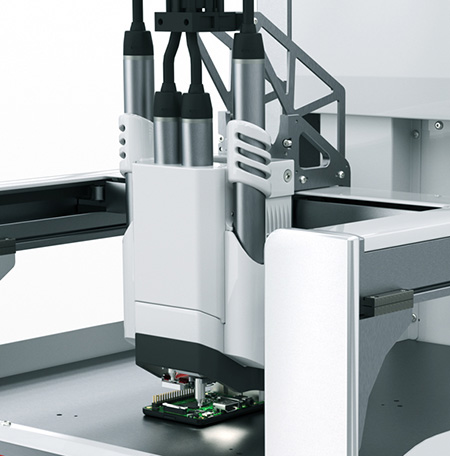

El tamaño dynamic line 22 utilizado para esta aplicación no solo brinda una óptima relación de rendimiento de velocidad y par, sino que también minimiza la distancia entre ejes de los dos segmentos de atornilladora doble. Gracias a ello es posible atornillar incluso en lugares de difícil acceso, y eso con una huella extremadamente pequeña de la célula de atornillado.

Leer más

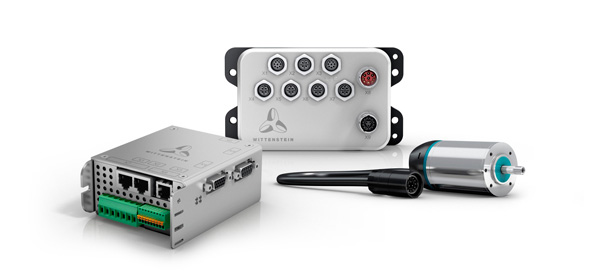

ALTA RESOLUCIÓN; TAREAS DE MOVIMIENTO PROGRAMABLES: LOS AMPLIFICADORES DE ACCIONAMIENTO CYBER® SIMCO® DRIVE

ALTA RESOLUCIÓN; TAREAS DE MOVIMIENTO PROGRAMABLES: LOS AMPLIFICADORES DE ACCIONAMIENTO CYBER® SIMCO® DRIVE

Cada motor de los sistemas de accionamiento ultracompactos es accionado por un amplificador de accionamiento de la serie simco® drive.

Leer más

SERVOACCIONAMIENTOS PREPARADOS PARA EL ESCALAMIENTO DEL SISTEMA DE ATORNILLADO

SERVOACCIONAMIENTOS PREPARADOS PARA EL ESCALAMIENTO DEL SISTEMA DE ATORNILLADO

Con los amplificadores de accionamiento cyber® simco® drive y los servomotores ultracompactos de la serie cyber® dynamic line, STÖGER AUTOMATION ha podido implementar una solución de accionamiento de alto rendimiento para su sistema de atornillado en miniatura. El fabricante de sistemas de atornillado es capaz de parametrizar, integrar y poner en funcionamiento de una forma sencilla la solución ejecutada de acuerdo con la industria.

Leer más
