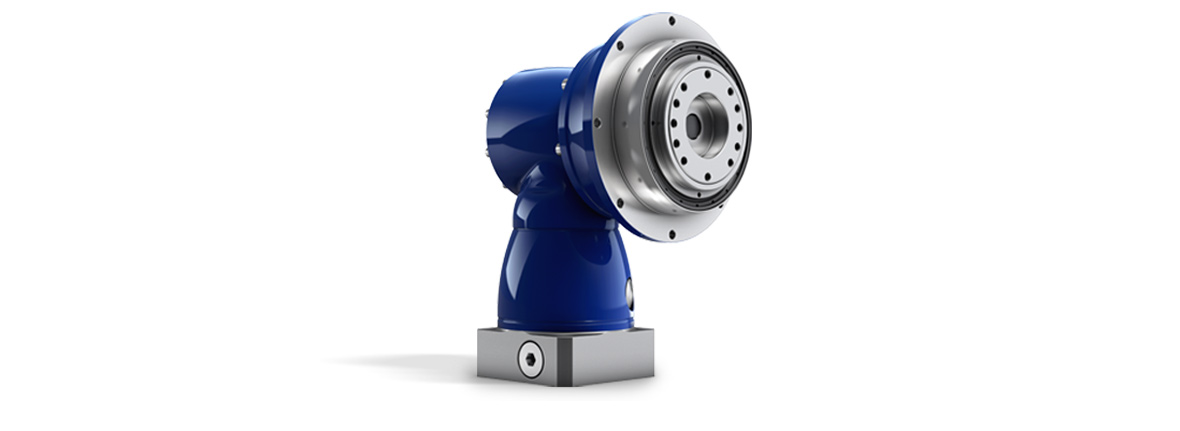

Reductor hipoidal TPK+

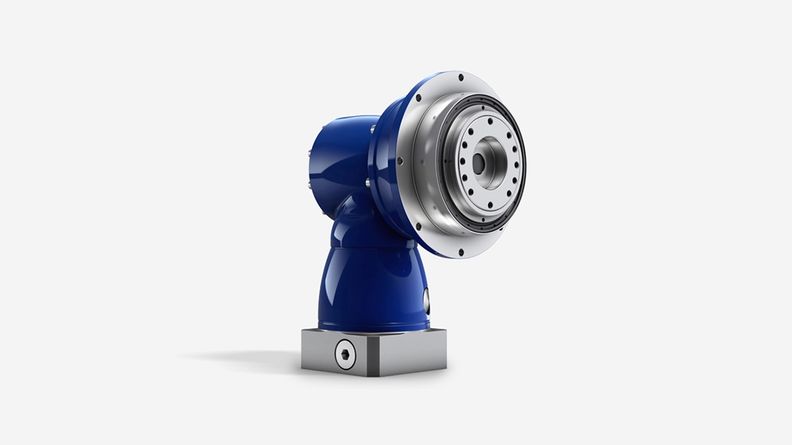

  • Reductor hipoidal TPK+ con brida de salida

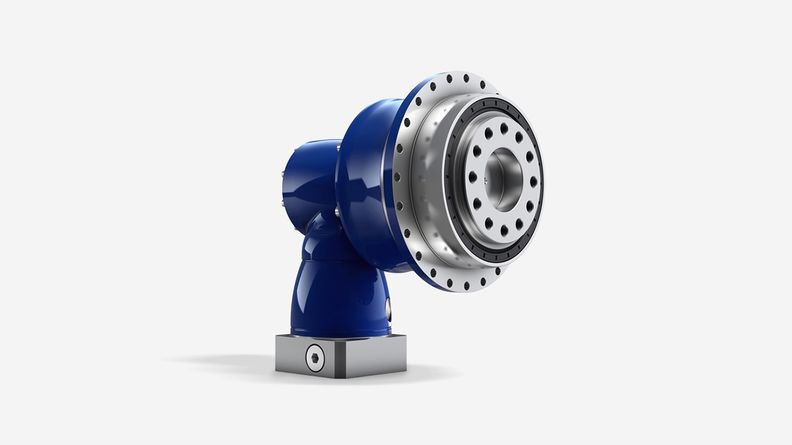

  • Reductor hipoidal HIGH TORQUE TPK+ con brida de salida

  • TPK+ Hypoidgetriebe in korrosionsbeständigem Design

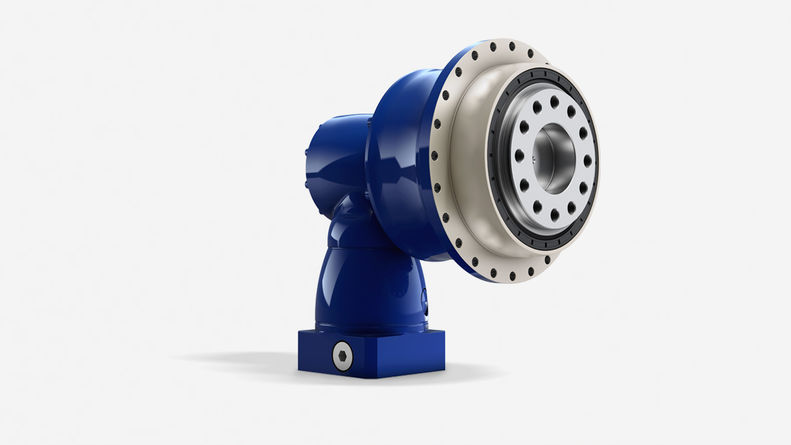

  • TPK+ HIGH TORQUE Hypoidgetriebe in korrosionsbeständigem Design

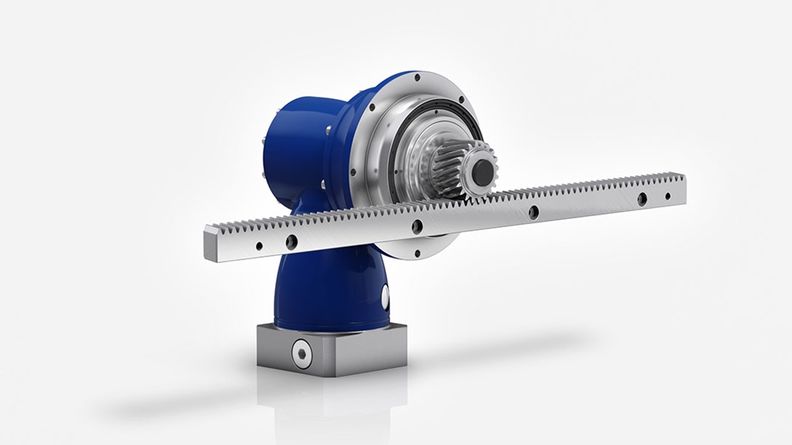

  • Reductor hipoidal TPK+ con piñón y cremallera

  • Reductor hipoidal TPK+ 2000/4000 disponible previa consulta

  • Montaje del reductor ortogonal alpha Advanced / Premium Line al motor

La precisión ortogonal de pequeñas dimensiones con brida de salida

El reductor hipoidal de bajo juego con brida de salida compatible con TP+. Con un diseño axial corto, la serie de reductores TPK+ se utiliza en máquinas compactas. Destaca por su alta densidad de potencia con máxima precisión, par y eficiencia. El reductor TPK+ HIGH TORQUE ofrece un par y una rigidez torsional aún mayores y, por lo tanto, alcanza la máxima densidad de potencia.

Soluciones individualizadas

Estaremos encantados de desarrollar para usted una solución a la medida de sus necesidades de accionamiento. Aproveche nuestra larga experiencia, la gran competencia de nuestros empleados y nuestra amplia gama de servicios. Contacte con nosotros.

Ir al formulario de contacto

WITTENSTEIN S.L.U. - Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

WITTENSTEIN S.L.U.

Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

08820 Prat de Llobregat

+34 93 479 1305

+34 93 478 7636

www.wittenstein.es

  • Datos técnicos
  • Opciones disponibles
Tipo de producto TPK+TPK+ HIGH TORQUE
Versión MFMA
Reducción 12 - 1000066 - 5500
Número de tamaños 65

Juego torsional máximo c)

jt [arcmin]Estándar

≤ 4

Reducido
≤ 2

Estándar

≤ 1,3

Reducido
:

Par máximoT2a [Nm]80 - 7056440 - 10450
Velocidad de entrada máximan1Max [rpm]75007500
Rigidez torsional Ct21 [Nm/arcmin]13501899
Par de vuelco máximoM2KMax [Nm]88009500

c) Referido a los tamaños de referencia

Tipo de productoTPK+TPK+ HIGH TORQUE
VersiónMFMA
Forma de salida
Brida

Salida de sistema

Salida por ambos lados
Forma de la entrada
Montaje al motor

Características


Lubricación de calidad alimentaria a) b)
Resistente a la corrosión a) b)
Soluciones de sistema

Sistema lineal (piñón/cremallera)

Accesorio (encontrará más información en las páginas de correspondientes de productos)
Acoplamiento

a) Reducción de la potencia: Datos técnicos disponibles a petición

b) Por favor, consulte con WITTENSTEIN alpha

Características destacadas del producto

Alto rendimiento constante

Juego torsional constante a lo largo de toda la vida útil del reductor, para alcanzar un alto rendimiento estable.

Bajo mantenimiento

Máximas exigencias de calidad para ofrecer una larga vida útil y mayores intervalos de mantenimiento.

Velocidad

Un máximo nivel de velocidad aumenta la producción de la máquina.

Tamaño compacto

El diseño compacto en sentido axial y ortogonal hace posible crear un concepto de máquina más compacto.

Precisión del posicionamiento

El bajo juego y la alta rigidez torsional permiten una máxima precisión del posicionamiento en el punto central de la herramienta.

Fiabilidad

La alta fiabilidad de los reductores evita costosos tiempos de parada de las máquinas.

Rodamiento de rodillos cónicos para la absorción de fuerzas axiales y radiales

Salida compatible con la serie TP+

Dentado hipoidal de alta calidad para mayor par y suavidad de rodadura

Acoplamiento de fuelle metálico en la entrada:
Compensación de longitud para proteger los rodamientos del motor

Rodamiento de rodillos cónicos para la absorción de fuerzas axiales y radiales

Salida compatible con la serie TP+

Dentado hipoidal de alta calidad para mayor par y suavidad de rodadura

Acoplamiento de fuelle metálico en la entrada:
Compensación de longitud para proteger los rodamientos del motor

WITTENSTEIN alpha en todos los ejes

Reductores angulares

WITTENSTEIN alpha ofrece soluciones de accionamiento completas de un solo proveedor para cada eje. Los campos de aplicación son casi ilimitados, Nuestras soluciones pueden aplicarse desde en ejes de alta precisión en sistemas de fabricación, hasta en maquinaria de embalaje de la que se exige un máximo nivel de productividad. WITTENSTEIN alpha es siempre un sinónimo de máxima calidad y fiabilidad, alta precisión y calidad de sincronización, densidad de potencia máxima, larga vida útil y montaje sencillo al motor.
