Reductor hipoidal RPK+

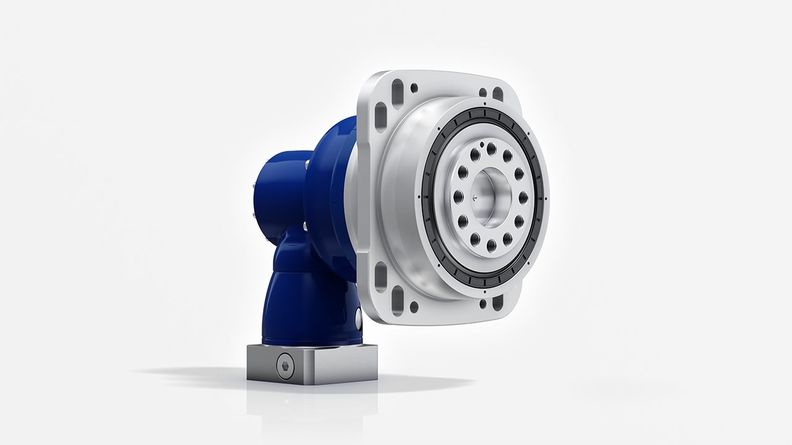

  • Reductor hipoidal RPK+ con brida

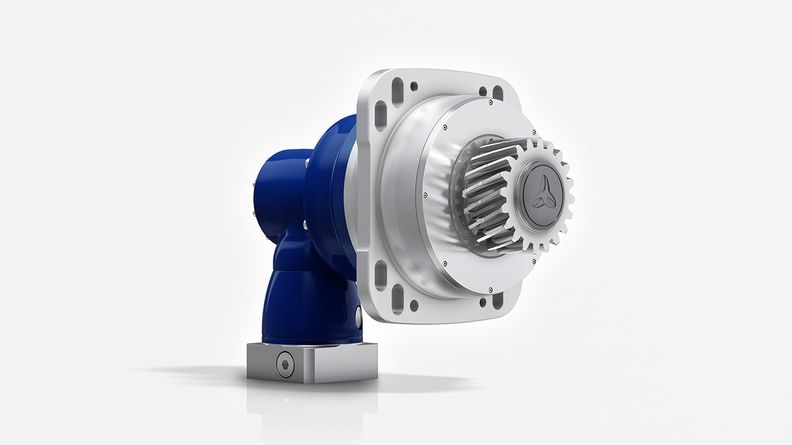

  • Reductor hipoidal RPK+ con piñón

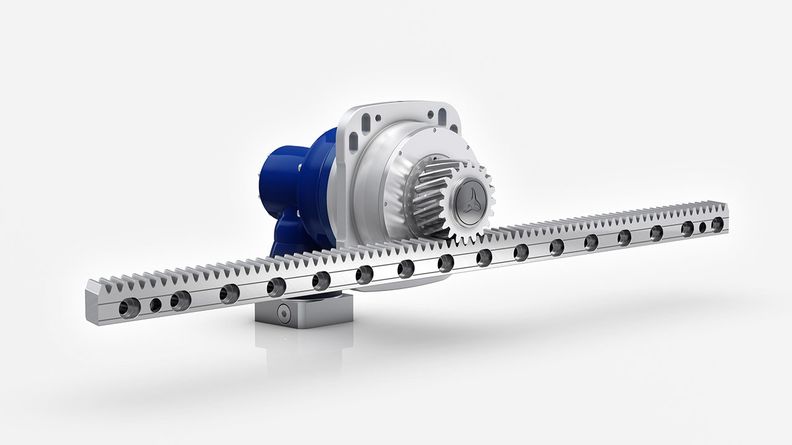

  • Sistema lineal Premium con reductor hipoidal RPK+ e innovadora cremallera INIRA®
  • Montaje del reductor ortogonal alpha Advanced Line / alpha Premium Line al motor

Alta potencia y precisión ortogonal

El reductor planetario Premium RP+ ahora también está disponible como variante ortogonal con dentado hipoidal RPK+. Además de las reducciones aumentadas en un nivel (reducción i = 3–10), el desplazamiento de ejes en los reductores hipoidales también permite pares aumentados en comparación con los reductores cónicos. La elevada densidad de par proporciona un diseño especialmente compacto y reducido. Además, el diseño del reductor se caracteriza por una muy buena frecuencia de engrane y una elevada rigidez torsional. Esto permite una precisión del posicionamiento elevada y una suavidad de rodadura destacada.

Para obtener información más detallada o datos CAD, diríjase a su ingeniero de ventas responsable o envíenos un correo electrónico a info@wittenstein.es .


Soluciones individualizadas

Estaremos encantados de desarrollar para usted una solución a la medida de sus necesidades de accionamiento. Aproveche nuestra larga experiencia, la gran competencia de nuestros empleados y nuestra amplia gama de servicios. Contacte con nosotros.

Ir al formulario de contacto

WITTENSTEIN S.L.U. - Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

WITTENSTEIN S.L.U.

Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

08820 Prat de Llobregat

+34 93 479 1305

+34 93 478 7636

www.wittenstein.es

  • Versiones y aplicaciones
  • Datos técnicos
  • Opciones disponibles



PropiedadesRPK+
Versión MA
Densidad de potencia++++

Precisión del posicionamiento
(p. ej., accionamientos precargados)

++++
Aplicaciones altamente dinámicas+++
Rigidez torsional++++
Construcción de pequeñas dimensiones++++
Facilidad de montaje++++



  RPK+
Versión MA
Reduccióni48 - 5500
Número de tamaños 4

Máx. juego

jt [arcmin]Estándar
≤ 1,3
Rigidez torsionalCt21 [Nm/armin]202 - 1901
Máx. parT2α [Nm]1100 - 10540
Máx. velocidad de entradan1Max [rpm]7500
Máx. par de vuelcoM2KMax [Nm]34000



 RPK+
Versión MA
Forma de salida
Brida
Salida de sistema
Forma de salida
Versión montaje motor
Modelo
Lubricación de calidad alimentaria a) b)
Accesorios
Cremallera
Piñón

a) Reducción de la potencia: Datos técnicos disponibles a petición

b) Por favor, consulte con WITTENSTEIN alpha
