Reductor hipoidal SK+

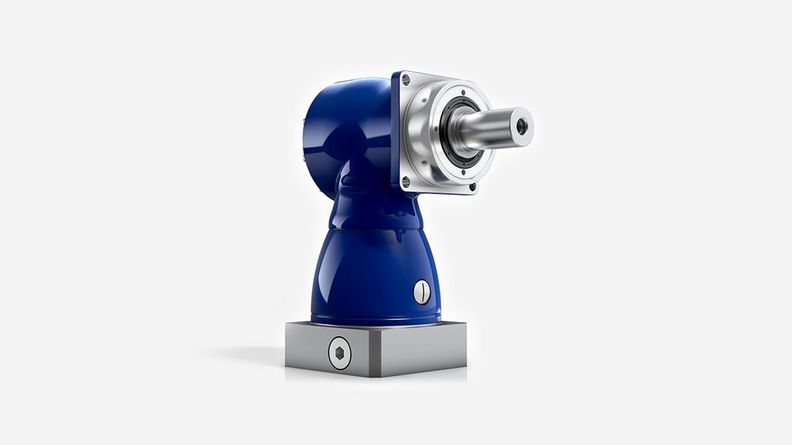

  • Reductor hipoidal SK+ con eje de salida

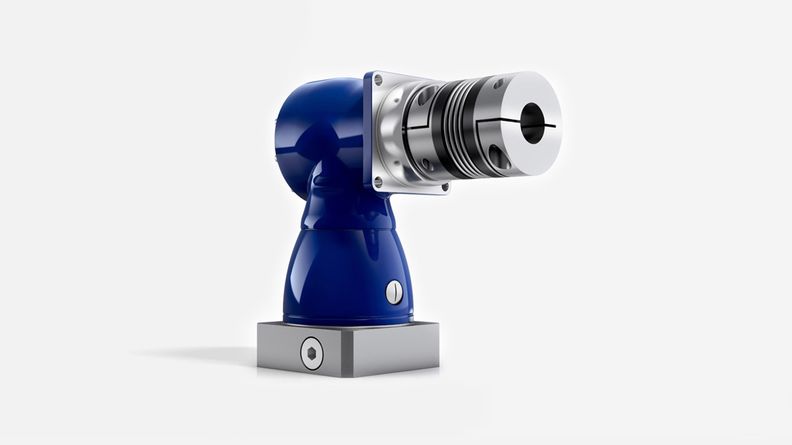

  • Reductor hipoidal SK+ con acoplamiento

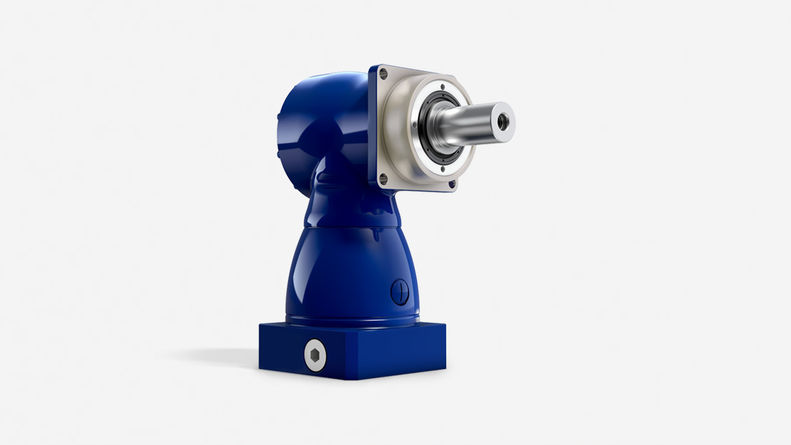

  • Reductor hipoidal SK+ en diseño resistente a la corrosión

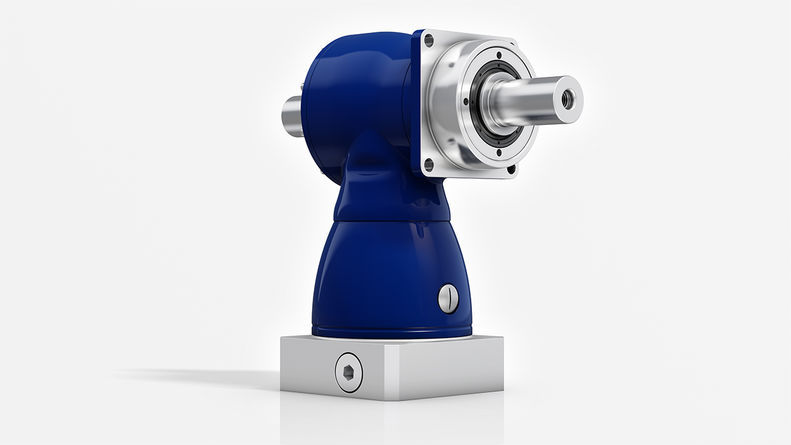

  • Reductor hipoidal SK+ con eje posterior

  • Montaje del reductor ortogonal alpha Advanced Line / alpha Premium Line al motor

La precisión angular de pequeñas dimensiones con eje de salida

El reductor hipoidal de bajo juego con geometría de salida compatible con el SP+. El reductor SK+ está indicado para una amplia variedad de aplicaciones no solo por su alta precisión y eficiencia, sino que también destaca por la posibilidad de combinar opciones de salida. Con una etapa previa planetaria opcional, pueden alcanzarse velocidades de entrada especialmente altas.

Soluciones individualizadas

Estaremos encantados de desarrollar para usted una solución a la medida de sus necesidades de accionamiento. Aproveche nuestra larga experiencia, la gran competencia de nuestros empleados y nuestra amplia gama de servicios. Contacte con nosotros.

Ir al formulario de contacto

WITTENSTEIN S.L.U. - Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

WITTENSTEIN S.L.U.

Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

08820 Prat de Llobregat

+34 93 479 1305

+34 93 478 7636

www.wittenstein.es

  • Datos técnicos
  • Opciones disponibles
Tipo de producto SK+
Versión MF
Reducción 3 - 100
Número de tamaños 5

Juego torsional máximo c)

jt [arcmin]Estándar

≤ 4

Reducido
:

Par máximoT2a [Nm]20 - 768
Velocidad de entrada máximan1Max [rpm]7500
Rigidez torsionalCt21 [Nm/arcmin]79
Par de vuelco máximoM2KMax [Nm]3213

c) Referido a los tamaños de referencia

Forma de salida
Eje liso

Eje con chaveta d)

Eje estriado DIN 5480
Salida por ambos lados
Forma de la entrada
Montaje al motor

Características


ATEX (2014/34/EU) a)
Lubricación de calidad alimentaria a) b)
Resistente a la corrosión a) b)
Soluciones de sistema

Sistema lineal (piñón/cremallera)

Accesorio (encontrará más información en las páginas de correspondientes de productos)
Acoplamiento

a) Reducción de la potencia: Datos técnicos disponibles a petición

b) Por favor, consulte con WITTENSTEIN alpha

d) Reducción de la potencia: Para obtener un dimensionado más detallado, utilice nuestra herramienta de dimensionado cymex®

Características destacadas del producto

Alto rendimiento constante

Juego torsional constante a lo largo de toda la vida útil del reductor, para alcanzar un alto rendimiento estable.

Bajo mantenimiento

Máximas exigencias de calidad para ofrecer una larga vida útil y mayores intervalos de mantenimiento.

Velocidad

Un máximo nivel de velocidad aumenta la producción de la máquina.

Tamaño compacto

El diseño compacto en sentido axial y ortogonal hace posible crear un concepto de máquina más compacto.

Fiabilidad

La alta fiabilidad de los reductores evita costosos tiempos de parada de las máquinas.

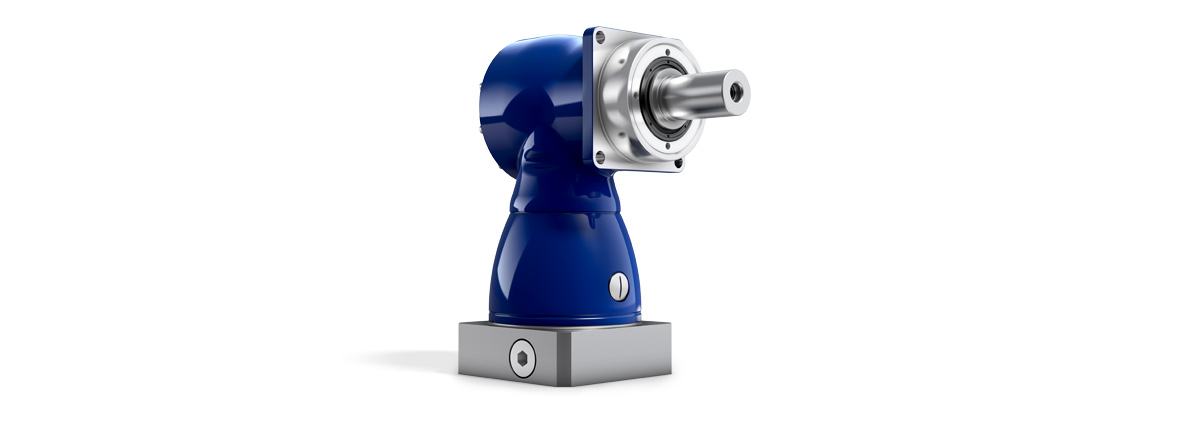

Rodamiento de rodillos cónicos para la absorción de fuerzas axiales y radiales

Salida compatible con la serie SP+

Conexión variable a la salida, también posterior

Dentado hipoidal de alta calidad para mayor par y suavidad de rodadura

Acoplamiento de fuelle metálico en la entrada: compensación de longitud para proteger los rodamientos del motor


Rodamiento de rodillos cónicos para la absorción de fuerzas axiales y radiales

Salida compatible con la serie SP+

Conexión variable a la salida, también posterior

Dentado hipoidal de alta calidad para mayor par y suavidad de rodadura

Acoplamiento de fuelle metálico en la entrada: compensación de longitud para proteger los rodamientos del motor
