Servoactuadores rotativos TPM+

  • Familia TPM+: más productividad gracias a su mayor dinámica, más eficiencia con un menor consumo de energía, más precisión gracias a sus óptimas propiedades de control

  • TPM+ dynamic: dinámica con un reducido espacio de montaje y alta suavidad de funcionamiento. Actuador con reductor de dos etapas desarrollado principalmente para aplicaciones rotativas

  • TPM+ high torque: alta rigidez torsional y elevada densidad de potencia. Servoactuador de dos o tres etapas para aplicaciones de cargas pesadas

  • TPM+ power: alto par, espacio de montaje reducido. Combinación de motor y reductor de una o dos etapas para aplicaciones lineales y rotativas

Más productivos – Más eficientes – Más precisos

Estos servoactuadores combinan reductor planetario de alta precisión y servomotor síncrono formando una unidad flexible sin acoplamiento, y convencen por su dinámica, par y rigidez torsional. Todo ello combinado con longitudes totales reducidas, una alta densidad de potencia y una suavidad de funcionamiento sorprendente. Junto con un escalonamiento de potencia adaptado a la práctica obtendrá más rentabilidad en su producción.

Soluciones individualizadas

Estaremos encantados de desarrollar para usted una solución a la medida de sus necesidades de accionamiento. Aproveche nuestra larga experiencia, la gran competencia de nuestros empleados y nuestra amplia gama de servicios. Contacte con nosotros.

Ir al formulario de contacto

WITTENSTEIN S.L.U. - Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

WITTENSTEIN S.L.U.

Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

08820 Prat de Llobregat

+34 93 479 1305

+34 93 478 7636

www.wittenstein.es

  • Datos técnicos
  • Ampliaciones de sistema
  • Opciones
  • Ventajas para usted
  • Características

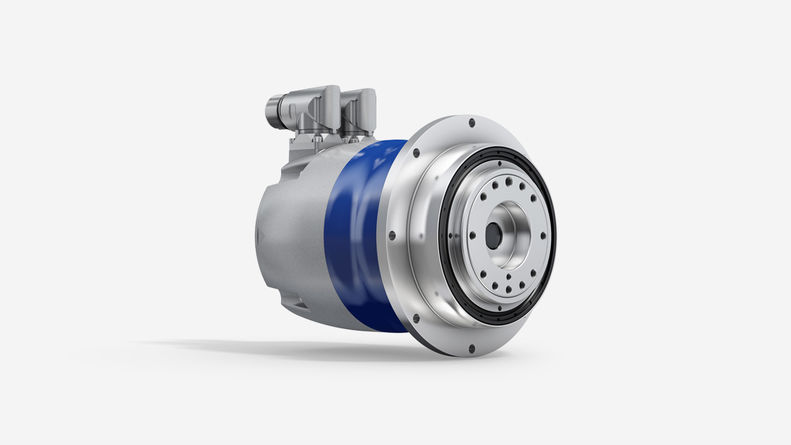

TPM+ dynamic

  • 5 tamaños
  • Velocidades Velocidades de salida de 55 a 375 rpm
  • Pares de salida máx. de 30 a 1300 Nm
  • Potencia máx. del motor de 0,8 a 15,2 kW
  • Longitud constructiva de 113 a 332 mm

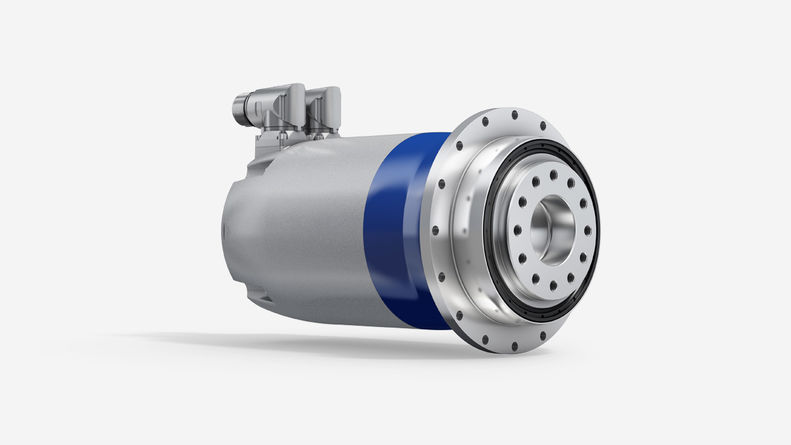

TPM+ high torque

  • 4 tamaños
  • Velocidades de salida máx. de 20 a 220 rpm
  • Pares de salida máx. de 230 a 3100 Nm
  • Potencia máx. del motor de 1,7 a 55,1 kW
  • Longitud constructiva de 183 a 491 mm

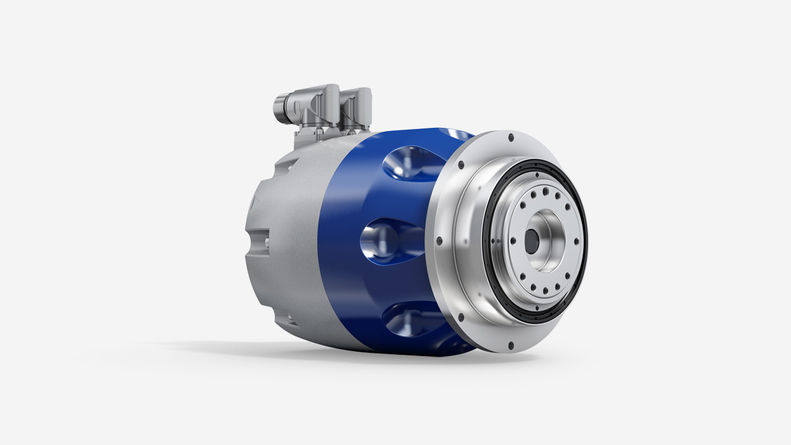

TPM+ power

  • 5 tamaños
  • Velocidades Velocidades de salida de 45 a 1500 rpm
  • Pares de salida máx. de 15 a 1600 Nm
  • Potencia máx. del motor de 1,0 a 34,5 kW
  • Longitud constructiva de 149 a 411 mm
  • Amplia gama de piñones y cremalleras; si lo desea, los piñones pueden soldarse directamente en la brida de salida.
  • Cables para potencia y señal, aptos para cadenas portacables, totalmente confeccionados para servocontroladores seleccionados
  • El servorregulador simco® drive está disponible en variante para armario eléctrico con protección IP20 así como en variante descentralizada con clase de protección IP65.Con un rango de tensiones de 24 hasta 48 V DC y una potencia de hasta 2kW el servorregulador simco® drive puede ser usado en aplicaciones de alta precisión.

Opciones disponibles:


  • Variante con una "mayor protección anticorrosiva"
  • Freno de retención con imán permanente
  • Encoder absoluto EnDat 2.1 o Hiperface
  • Encoder incremental TTL con señal Hall
  • DRIVECLiQ, EnDat 2.2, Hiperface DSL (consultar)
  • Sensores de temperatura KTY y PTC
  • Tensión de circuito intermedio 48, 320 o 560 V DC
  • Conectores rectos o angulares

Más productividad
Sus máquinas e instalaciones lo notarán: el bajo momento de inercia del actuador y la alta rigidez en el sistema de accionamiento garantizan una máxima precisión y dinámica. Un aspecto decisivo para la productividad de su empresa.


Más eficiencia
Juego reducido con rodamientos de alta rigidez al par de vuelco e integración del piñón en el eje motor dan como resultado motores más pequeños, un menor consumo energético y una menor inversión.

Más precisión
Su bajo ruido de funcionamiento gracias al dentado helicoidal y sus óptimas propiedades de control aportarán una mayor precisión a sus máquinas e instalaciones. El resultado: productos realmente rentables.

Motorreductor muy compacto formado por reductor planetario de alta precisión y servomotor síncrono con excitación permanente y resolver. Con certificación UL.


3 modelos para diferentes campos de aplicación

1. TPM+ dynamic: variante de motor dinámica en combinación con reductor planetario de dos etapas para aplicaciones rotativas en los sectores del embalaje, robótica y automatización

2. TPM+ high torque: potente motor y reductor planetario de alta rigidez en variante de dos y tres etapas para aplicaciones en máquinas procesadoras y manipulación de grandes masas

3. TPM+ power: motor de alto rendimiento con reductor planetario de una o dos etapas para aplicaciones lineales y rotativas exigentes en las áreas de la transformación y la manipulación
