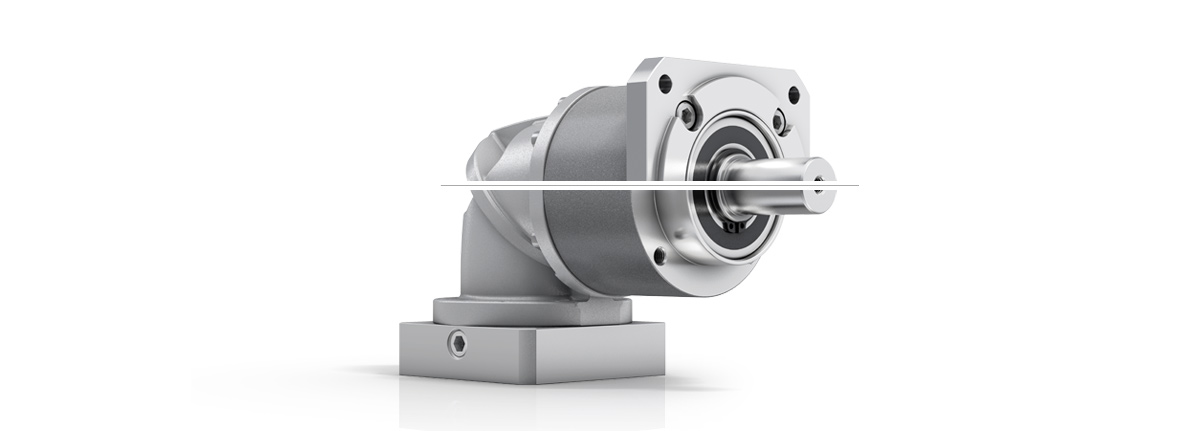

Reductor cónico CPSK

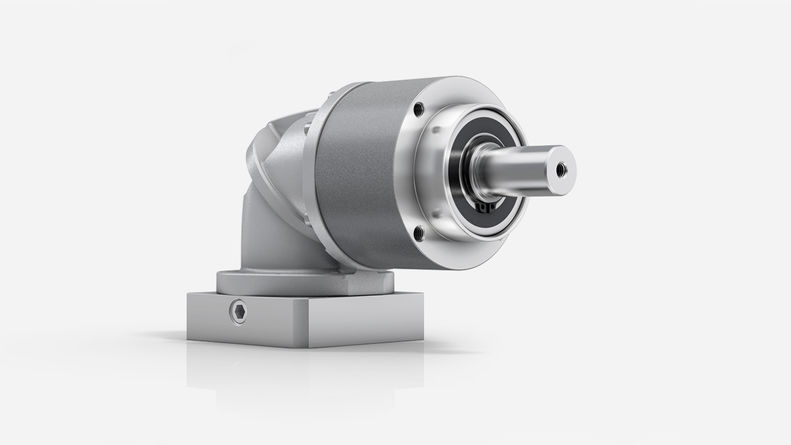

  • Reductor cónico CPSK  con centrado largo

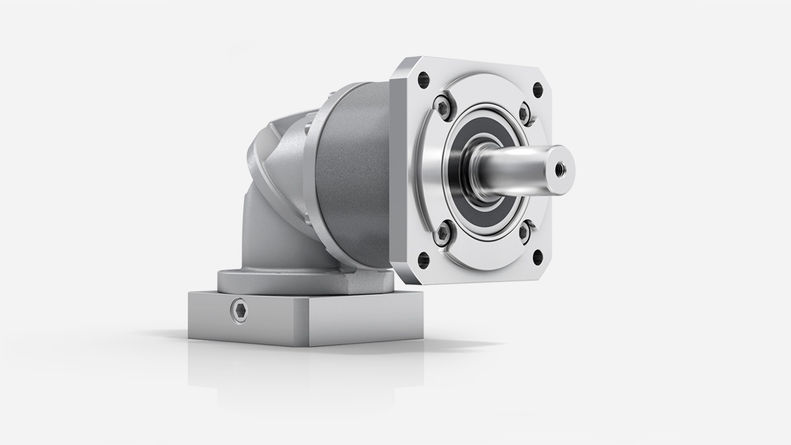

  • Reductor cónico CPSK con brida de salida B5 intercambiable

  • Montaje del reductor ortogonal alpha Basic Line al motor

Geared up to Fit

El reductor cónico CPSK con eje de salida está disponible con centrado largo y con brida de salida B5 intercambiable. Con estas dos opciones de salida se abren nuevas posibilidades de construcción de la maquinaria para aplicaciones con requerimientos medios en cuanto a precisión del posicionamiento.

Soluciones individualizadas

Estaremos encantados de desarrollar para usted una solución a la medida de sus necesidades de accionamiento. Aproveche nuestra larga experiencia, la gran competencia de nuestros empleados y nuestra amplia gama de servicios. Contacte con nosotros.

Ir al formulario de contacto

WITTENSTEIN S.L.U. - Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

WITTENSTEIN S.L.U.

Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

08820 Prat de Llobregat

+34 93 479 1305

+34 93 478 7636

www.wittenstein.es

  • Datos técnicos
  • Opciones disponibles
Tipo de producto CPSK
Versión MF
Reducción 3 - 100
Número de tamaños 3

Juego torsional máximo c)

jt [arcmin]Estándar

≤ 15

Par máximoT2a [Nm]33 - 272
Velocidad de entrada máximan1Max [rpm]5000

c) Referido a los tamaños de referencia

Forma de salida
Eje liso

Eje con chaveta d)

Forma de la entrada
Montaje al motor

Características


Lubricación de calidad alimentaria a) b)
Accesorio (encontrará más información en las páginas de correspondientes de productos)
Acoplamiento

a) Reducción de la potencia: Datos técnicos disponibles a petición

b) Por favor, consulte con WITTENSTEIN alpha

d) Reducción de la potencia: Para obtener un dimensionado más detallado, utilice nuestra herramienta de dimensionado cymex®

Características destacadas del producto

Alto nivel de flexibilidad

Diversas variantes de salida ofrecen niveles de libertad constructiva adaptados a necesidades específicas.

Máxima rentabilidad

Los reductores de la serie alpha Basic Line son sumamente económicos en la compra y su operación es altamente eficiente.

Alta densidad de potencia

Los reductores ofrecen una alta densidad de potencia en el menor espacio.

Integración variable a la aplicación

El CPSK brinda un espacio de montaje acortado y un máximo nivel de compacidad gracias a su centrado largo y a su fijación a la brida de montaje B5.

Amplia variedad de tamaños

Disponible en tres tamaños diferentes (015 – 035)

Gran variedad de reducciones

  • Múltiples reducciones (i=3 hasta i=100)
  • Disponible en las reducciones binarias habituales

Diseño

El diseño elegante subraya la dinámica del reductor y establece nuevas pautas en el mercado

Tamaño compacto

La etapa angular de diseño sumamente compacto permite que los reductores se puedan utilizar incluso en espacios de montaje muy limitados

Integración variable a la aplicación

  • Espacio de montaje acortado y máximo nivel de compacidad gracias a un centrado largo
  • Fijación a la brida de montaje B5


Conexión flexible al motor

  • Como en el caso de los reductores planetarios de la serie alpha Basic Line, la integración de todos los servomotores convencionales se realiza a través de una brida flexible y atornillada
  • Combinable con diámetros de eje de motor altos


Amplia variedad de tamaños

Disponible en tres tamaños diferentes (015 – 035)

Gran variedad de reducciones

  • Múltiples reducciones (i=3 hasta i=100)
  • Disponible en las reducciones binarias habituales

Diseño

El diseño elegante subraya la dinámica del reductor y establece nuevas pautas en el mercado

Tamaño compacto

La etapa angular de diseño sumamente compacto permite que los reductores se puedan utilizar incluso en espacios de montaje muy limitados

Integración variable a la aplicación

  • Espacio de montaje acortado y máximo nivel de compacidad gracias a un centrado largo
  • Fijación a la brida de montaje B5


Conexión flexible al motor

  • Como en el caso de los reductores planetarios de la serie alpha Basic Line, la integración de todos los servomotores convencionales se realiza a través de una brida flexible y atornillada
  • Combinable con diámetros de eje de motor altos


WITTENSTEIN alpha en todos los ejes

Reductores angulares

WITTENSTEIN alpha ofrece soluciones de accionamiento completas de un solo proveedor para cada eje. Los campos de aplicación son casi ilimitados, Nuestras soluciones pueden aplicarse desde en ejes de alta precisión en sistemas de fabricación, hasta en maquinaria de embalaje de la que se exige un máximo nivel de productividad. WITTENSTEIN alpha es siempre un sinónimo de máxima calidad y fiabilidad, alta precisión y calidad de sincronización, densidad de potencia máxima, larga vida útil y montaje sencillo al motor.
