cyber® kit line small – servomotores sin carcasa

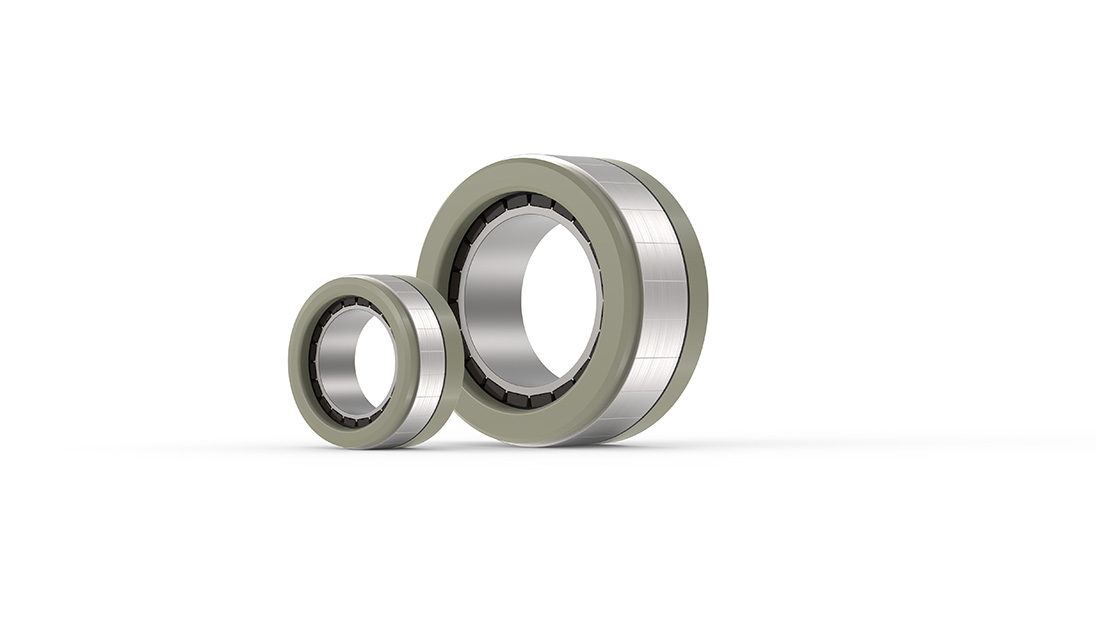

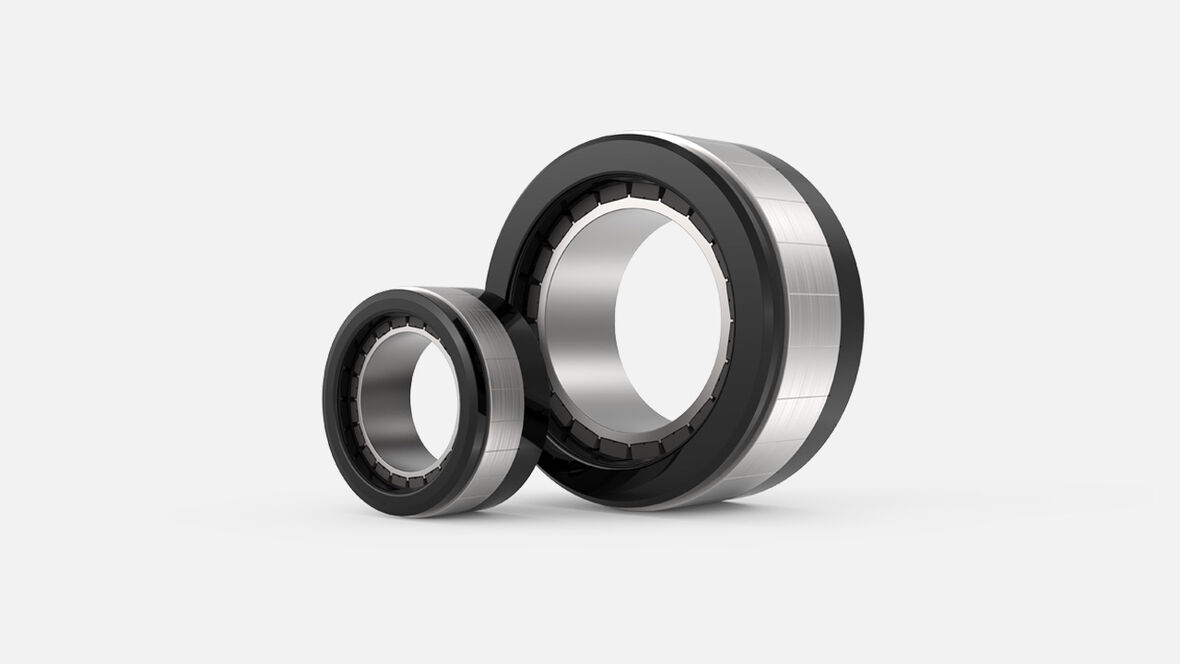

  • cyber® kit line: servomotores en tamaños entre 50 y 85 mm

  • Distintas longitudes de montaje por tamaño con dos variantes de eje hueco con inercia optimizada

  • Empleo con sensores de temperatura integrados y sensor Hall opcional.

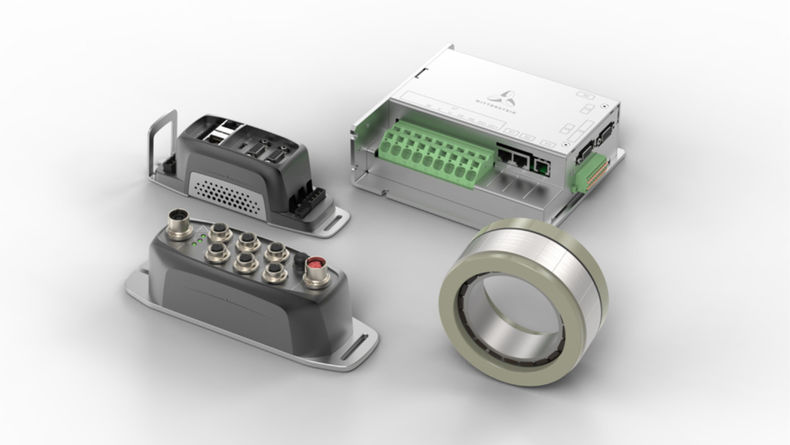

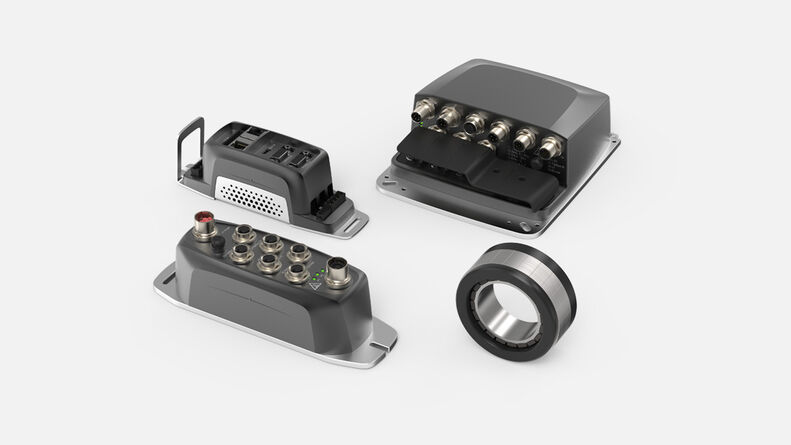

  • Compatible con servorreguladores cyber® simco® line


Alto par, fácil de integrar y flexible

Los servomotores sin carcasa de la gama cyber® kit line ofrecen el máximo par y flexibilidad en un tamaño compacto. Además, la versión sin carcasa y eje hueco grande ofrece al diseñador la mayor libertad de integración posible para desarrollar soluciones únicas para aplicaciones específicas.

El kit de montaje cyber® kit line, formado por un rotor y un estátor, permite una gran flexibilidad para integrarse en la máquina gracias a sus múltiples variantes.

Downloads

Excelente solución para tareas de accionamiento complejas

Par alto

  • La máxima densidad de par gracias al máximo factor de relleno de cobre
  • Par motor con 20 polos

Integrabilidad

  • Versión sin carcasa
  • Gran eje hueco
  • Apto para contracción y adhesivos

Flexibilidad

  • Diseño de 60 V y 600 V
  • Gran variedad de opciones

Conectividad

  • Sensor de temperatura PTC y PT1000 integrado
  • Sensor Hall opcional

Dinámica

  • Diseño optimizado en momentos de inercia
  • 2 versiones de rotor para distintas aplicaciones

Fiabilidad

  • Sellado de juntas completo para una gran robustez
  • Temperatura máxima de bobinado de 155 °C para una mayor variedad de aplicaciones
  • Seguridad dediseño

Características del producto

Con su gran variedad de opciones, cyber® kit line ofrece la mayor flexibilidad a los usuarios. Estos motores, con par optimizado, ofrecen el mayor nivel de robustez gracias a su sellado completo y a la mayor integrabilidad por su diseño sin carcasa con gran eje hueco. En combinación con los sensores de temperatura PTC y PT1000 integrados, así como sensor Hall opcional, estos motores ofrecen un amplio abanico de posibilidades en cuanto a conectividad.

Versión de 60 V y 600 V

Eje hueco grande y pequeño

Sensor de temperatura PTC y PT1000 integrado

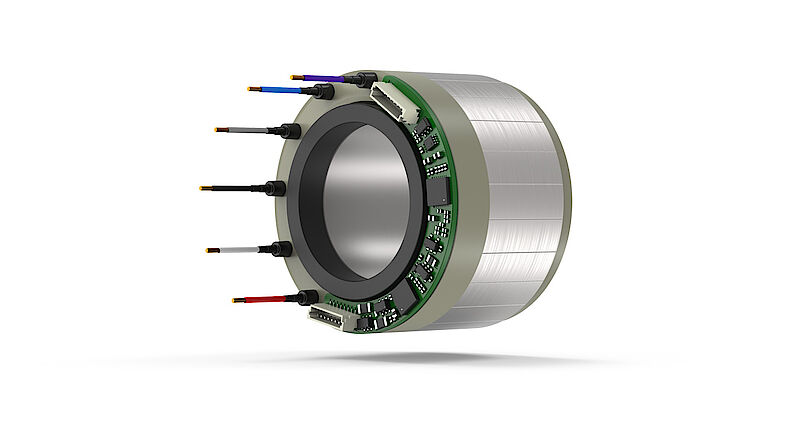

Sensor Hall opcional

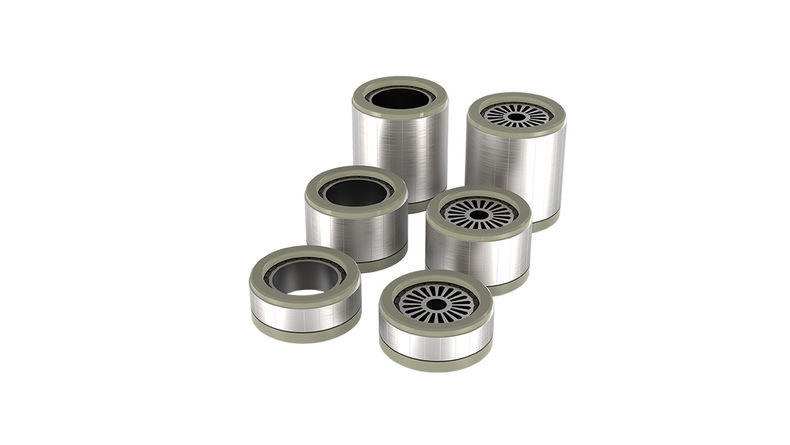

 Distintas longitudes de montaje según el tamaño

Versión de 60 V y 600 V

Eje hueco grande y pequeño

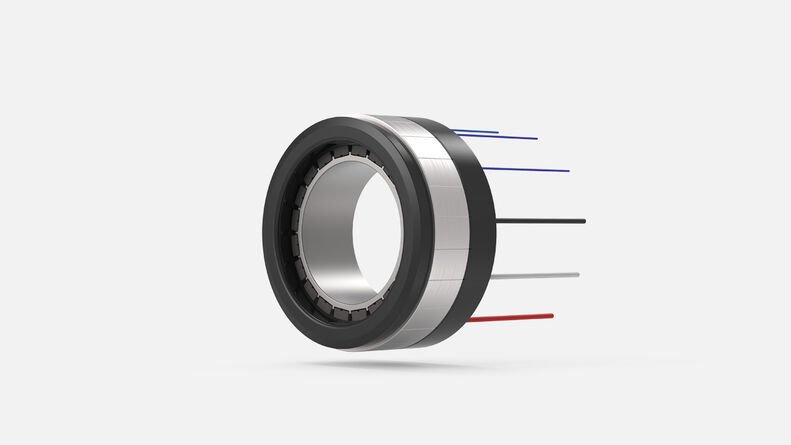

Sensor de temperatura PTC y PT1000 integrado

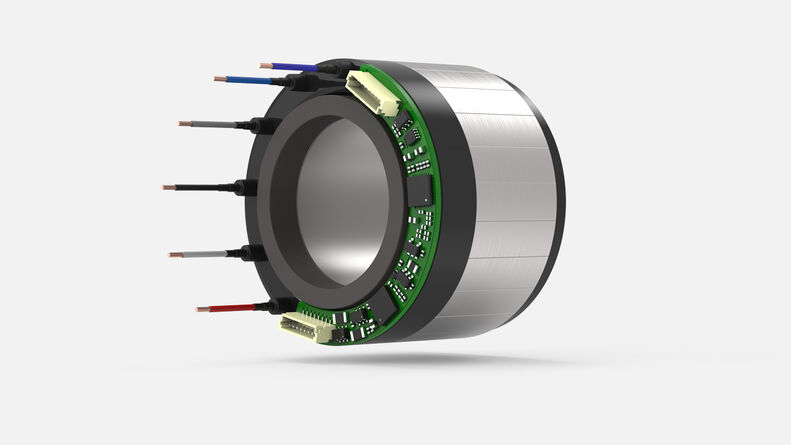

Sensor Hall opcional

 Distintas longitudes de montaje según el tamaño

Datos técnicos

Tamaño 050

   050-010050-020050-040
Tensión de circuito intermedioUCC VCC484856048560
Potencia máximaPmáx.W3123968855101018
Par máximoMmáxNm0,81,41,32,93,1
Corriente máximaImáxA10,013,02,020,03,0
Par de parada permanenteM0Nm0,50,80,71,31,2
Corriente de parada continuaI0A5,97,01,09,01,1
Funcionamiento sin cargan0mín.-1695949601006837206015
Diámetro exterior del estátorA1mm50
Altura del estátorBmm23,833,853,8
Altura del paquete de chapaB1mm102040
Diámetro interior del rotorDmm12 | 3012 | 3012 | 3012 | 3012 | 30





Tamaño 085

   085-020085-040085-080
Tensión de circuito intermedioUCC VCC485604856048560
Potencia máximaPmáx.W172838862722535737067089
Par máximoMmáxNm7,57,413,915,725,430,0
Corriente máximaImáxA60,010,087,015,0120,020,0
Par de parada permanenteM0Nm3,33,45,25,18,17,7
Corriente de parada continuaI0A23,94,230,64,436,34,7
Funcionamiento sin cargan0mín.-1416080263243557325023939
Diámetro exterior del estátorA1mm85
Altura del estátorBmm25,946,286
Altura del paquete de chapaB1mm204080
Diámetro interior del rotorDmm15 | 5015 | 5015 | 5015 | 5015 | 5015 | 50
