cyber® kit line large: servomotores sin carcasa

  • cyber® kit line large: servomotores sin carcasa

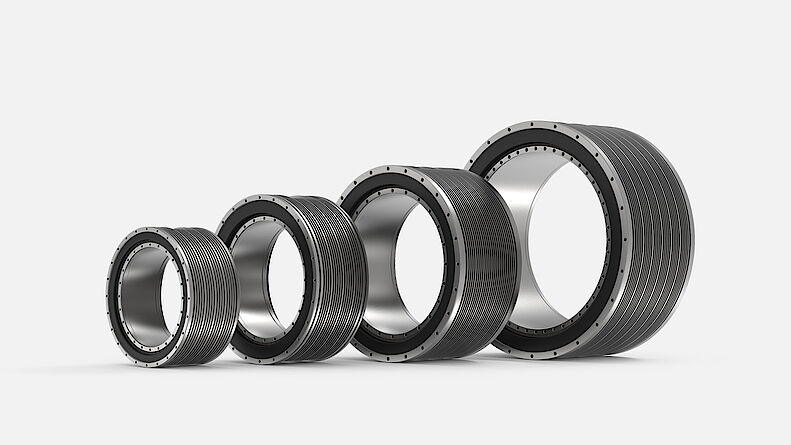

  • cyber® kit line large: servomotores sin carcasa en tamaños de 290, 360, 420 y 530 mm

Alto par, fácil de integrar y flexible

Los servomotores sin carcasa de la gama cyber® kit line ofrecen el máximo par y flexibilidad en un tamaño compacto. Además, la versión sin carcasa y gran eje hueco ofrece al diseñador la mayor libertad de integración posible para desarrollar soluciones únicas para aplicaciones específicas.

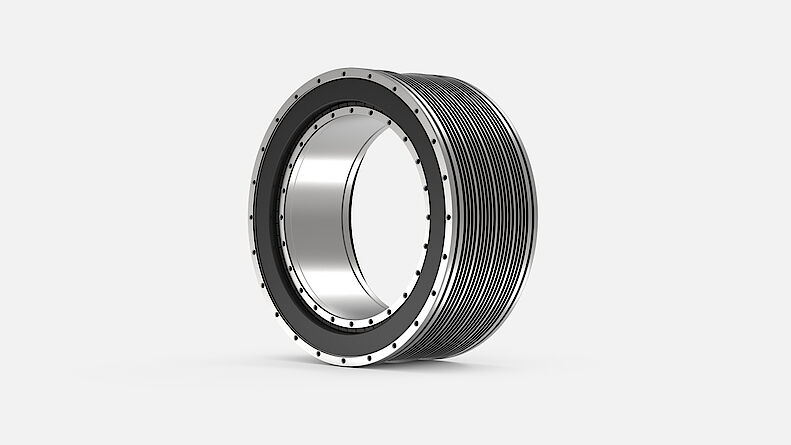

El kit de montaje, formado por un rotor y un estátor, permite una gran flexibilidad para integrarse en la máquina gracias a sus múltiples variantes.

Las unidades motrices directas de alto rendimiento (motores de torque) son la solución perfecta para, por ejemplo, máquinas herramienta.

Downloads

Excelente solución para tareas de accionamiento complejas

Par alto

  • La máxima densidad de par gracias al máximo factor de relleno de cobre

Capacidad de integración

  • Versión sin carcasa
  • Gran eje hueco

Flexibilidad

  • Diseño de 600 V
  • Gran variedad de opciones

Fiabilidad

  • Sellado de juntas completo para una gran robustez
  • Seguridad de diseño

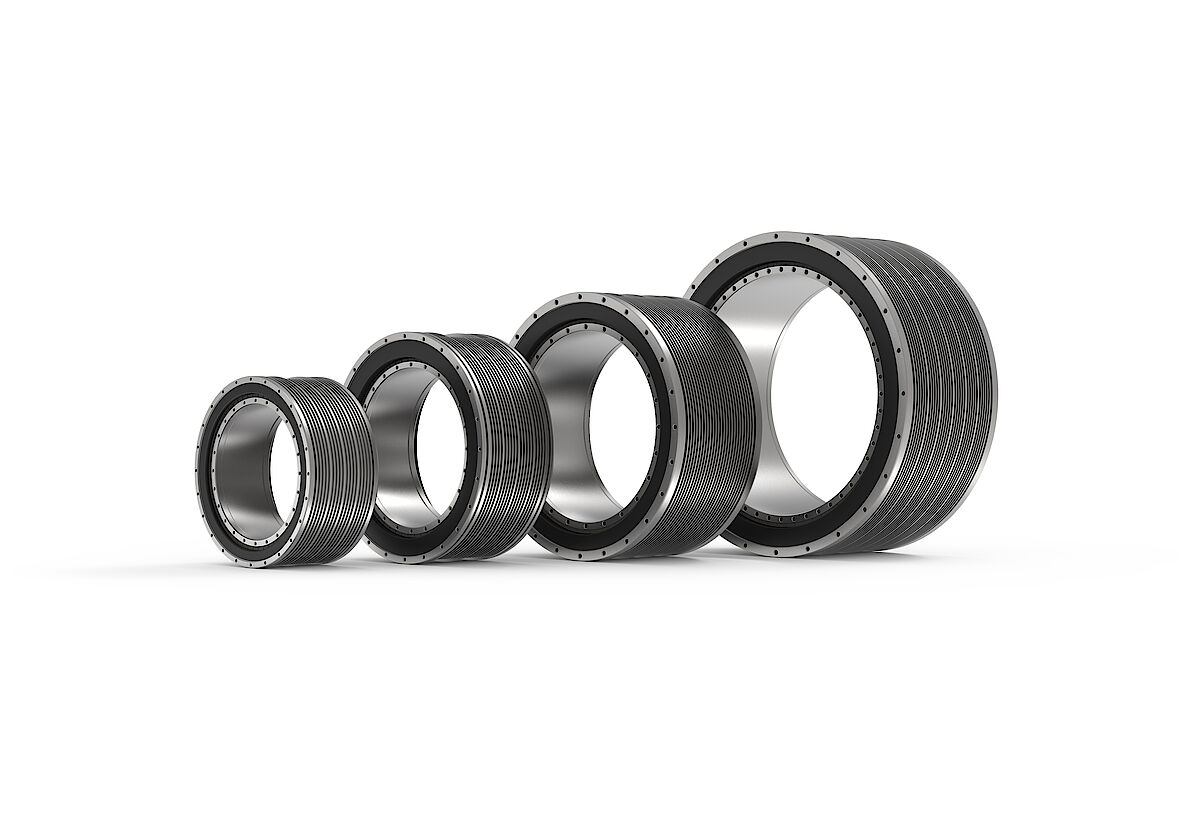

Lo más destacado del producto

Con su gran variedad de opciones, cyber® kit line large ofrece la mayor flexibilidad a los usuarios. Estos motores, con par optimizado, ofrecen el mayor nivel de robustez gracias a su sellado completo y a la mayor capacidad de integración por su diseño sin carcasa con gran eje hueco.

Versión de 600 V

Gran eje hueco

Sensor de temperatura integrado

Distintas longitudes de montaje según el tamaño

Datos técnicos

Tamaño 290

   290-050290-100290-200
Tensión de circuito intermedioUCC VCC560
Potencia máximaPmáx.W119001180025900
Par máximoMmáxNm580,001120,002310,00
Corriente máximaImáxA33,043,093,0
Par de parada permanenteM0Nm255,00493,001002,00
Corriente de parada continuaI0A16,021,044,0
Funcionamiento sin cargan0mín.-1364240251
Diámetro exterior del estátorA1mm310
Altura del estátorBmm90140240
Altura del paquete de chapaB1mm60110210
Diámetro interior del rotorDmm220

Tamaño 360

   360-050360-100360-200
Tensión de circuito intermedioUCC VCC560
Potencia máximaPmáx.W112001730019800
Par máximoMmáxNm1122,002066,004059,00
Corriente máximaImáxA45,076,0110,0
Par de parada permanenteM0Nm484,00902,001583,00
Corriente de parada continuaI0A20,033,046,0
Funcionamiento sin cargan0mín.-1236209147
Diámetro exterior del estátorA1mm385
Altura del estátorBmm110160260
Altura del paquete de chapaB1mm70120220
Diámetro interior del rotorDmm265

Tamaño 420

   420-070420-150
Tensión de circuito intermedioUCC VCC560
Potencia máximaPmáx.W2033030800
Par máximoMmáxNm2234,004447,00
Corriente máximaImáxA82,0138,0
Par de parada permanenteM0Nm968,001945,00
Corriente de parada continuaI0A35,058,0
Funcionamiento sin cargan0mín.-1206168
Diámetro exterior del estátorA1mm455
Altura del estátorBmm130210
Altura del paquete de chapaB1mm90170
Diámetro interior del rotorDmm325

Tamaño 530

   530-100530-200
Tensión de circuito intermedioUCC VCC560
Potencia máximaPmáx.W3180060000
Par máximoMmáxNm4847,009191,00
Corriente máximaImáxA109,0209,0
Par de parada permanenteM0Nm2094,003982,00
Corriente de parada continuaI0A50,095,0
Funcionamiento sin cargan0mín.-1137137
Diámetro exterior del estátorA1mm565
Altura del estátorBmm160260
Altura del paquete de chapaB1mm120220
Diámetro interior del rotorDmm420
