Reductor planetario NPR

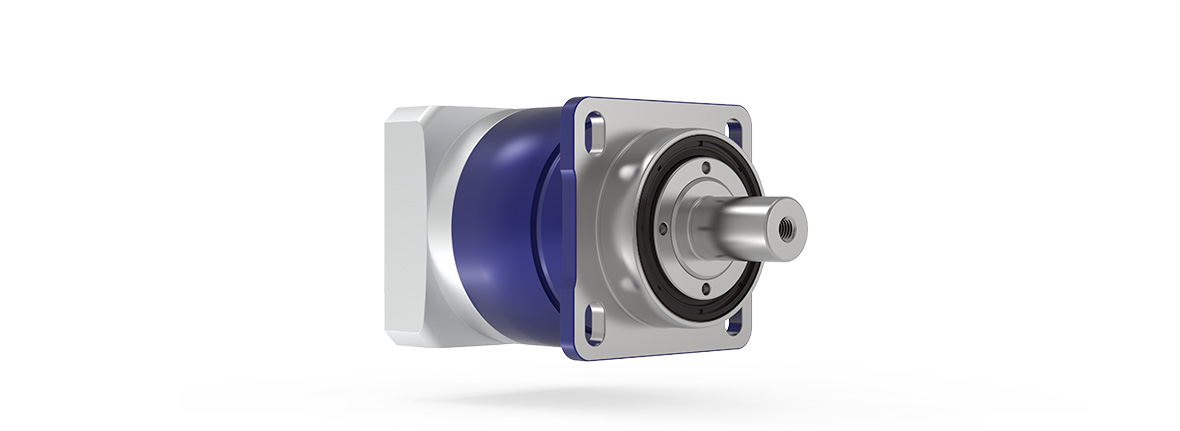

  • NPR: reductor planetario con eje liso y agujeros colisos

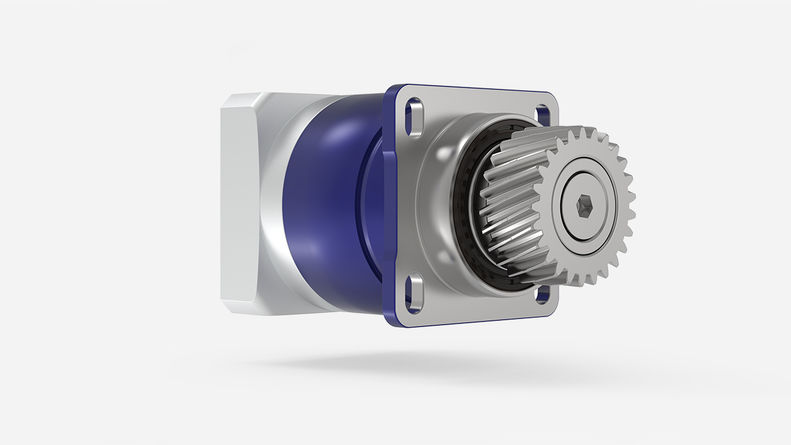

  • NPR: reductor planetario con agujeros colisos para una conexión óptima de piñón-cremallera

  • Sistema lineal Value con reductor planetario NPR
  • Montaje del reductor planetario de bajo juego y reductor ortogonal alpha Value Line al motor

Talentos individuales

El reductor planetario NPR para aplicaciones con exigencias medias en cuanto a la precisión del posicionamiento forma parte de la alpha Value Line. El NPR destaca ante todo por sus agujeros colisos en la brida de salida, que hacen posible una conexión de piñón y cremallera perfecta.

Más información

Soluciones individualizadas

Estaremos encantados de desarrollar para usted una solución a la medida de sus necesidades de accionamiento. Aproveche nuestra larga experiencia, la gran competencia de nuestros empleados y nuestra amplia gama de servicios. Contacte con nosotros.

Ir al formulario de contacto

WITTENSTEIN S.L.U. - Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

WITTENSTEIN S.L.U.

Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

08820 Prat de Llobregat

+34 93 479 1305

+34 93 478 7636

www.wittenstein.es

  • Datos técnicos
  • Opciones disponibles
Tipo de producto NPR
Versión MF / MA
Reducción 3 - 100
Número de tamaños 4

Juego torsional máximo c)

jt [arcmin]Estándar

≤ 8

Par máximoT2a [Nm]51 - 800
Velocidad de entrada máximan1Max [rpm]8000

c) Referido a los tamaños de referencia

Forma de salida
Eje liso

Eje con chaveta d)

Eje estriado DIN 5480
Forma de la entrada
Montaje al motor

Características


Brida con agujeros colisos (estándar)
Lubricación de calidad alimentaria a) b)
Soluciones de sistema

Sistema lineal (piñón/cremallera)

Accesorio (encontrará más información en las páginas de correspondientes de productos)
Acoplamiento

a) Reducción de la potencia: Datos técnicos disponibles a petición

b) Por favor, consulte con WITTENSTEIN alpha

d) Reducción de la potencia: Para obtener un dimensionado más detallado, utilice nuestra herramienta de dimensionado cymex®

Características destacadas del producto

Sistema de buje de dos piezas del segmento High-End

  • Pares de apriete rotulados para un montaje seguro y rápido del motor
  • Óptimas propiedades de sincronización garantizadas


Forma de salida

  • Disponible con eje liso y orificios colisos
  • Fuerzas externas mayores disponibles

Gran variedad de reducciones

  • Múltiples reducciones (i=3 hasta i=100)
  • Disponible en las reducciones binarias habituales

Densidad de potencia diferenciada

Con la versión HIGH TORQUE se hace posible una mayor densidad de par para los tamaños 015 – 035

Sistema de buje de dos piezas del segmento High-End

  • Pares de apriete rotulados para un montaje seguro y rápido del motor
  • Óptimas propiedades de sincronización garantizadas


Forma de salida

  • Disponible con eje liso y orificios colisos
  • Fuerzas externas mayores disponibles

Gran variedad de reducciones

  • Múltiples reducciones (i=3 hasta i=100)
  • Disponible en las reducciones binarias habituales

Densidad de potencia diferenciada

Con la versión HIGH TORQUE se hace posible una mayor densidad de par para los tamaños 015 – 035

WITTENSTEIN alpha en todos los ejes

Reductores planetarios de bajo juego

WITTENSTEIN alpha ofrece soluciones de accionamiento completas de un solo proveedor para cada eje. Los campos de aplicación son casi ilimitados, Nuestras soluciones pueden aplicarse desde en ejes de alta precisión en sistemas de fabricación, hasta en maquinaria de embalaje de la que se exige un máximo nivel de productividad. WITTENSTEIN alpha es siempre un sinónimo de máxima calidad y fiabilidad, alta precisión y calidad de sincronización, densidad de potencia máxima, larga vida útil y montaje sencillo al motor.
