Reductor cónico SPC+

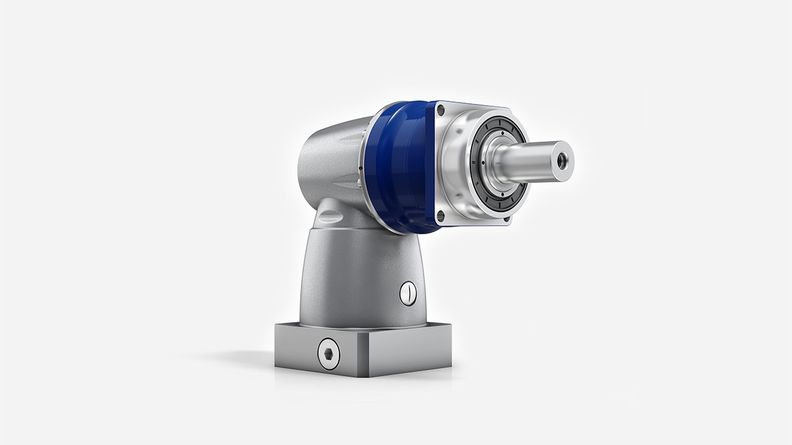

  • Reductor cónico SPC+ con eje de salida

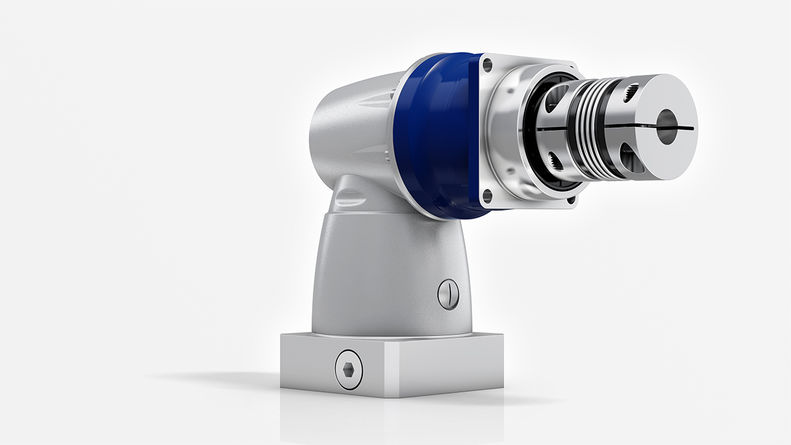

  • Reductor cónico SPC+ con acoplamiento de fuelle metálico

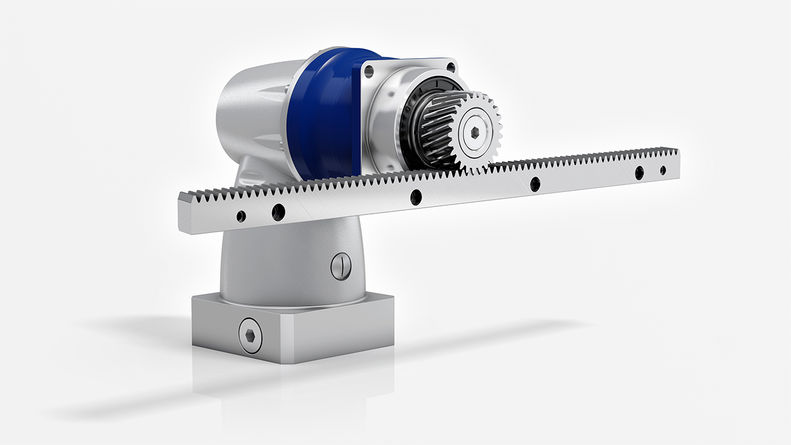

  • Reductor cónico SPC+ con piñón y cremallera

  • Montaje del reductor ortogonal alpha Advanced Line / alpha Premium Line al motor

Alta potencia con bajas relaciones de transmisión

El reductor ortogonal de bajo juego con eje de salida SP+ compatible. Con un diseño axial corto, la serie de reductores SPC+ se emplea en máquinas compactas. Destaca especialmente en aplicaciones dinámicas por su precisión, par y eficiencia.






Soluciones individualizadas

Estaremos encantados de desarrollar para usted una solución a la medida de sus necesidades de accionamiento. Aproveche nuestra larga experiencia, la gran competencia de nuestros empleados y nuestra amplia gama de servicios. Contacte con nosotros.

Ir al formulario de contacto

WITTENSTEIN S.L.U. - Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

WITTENSTEIN S.L.U.

Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

08820 Prat de Llobregat

+34 93 479 1305

+34 93 478 7636

www.wittenstein.es

  • Datos técnicos
  • Opciones disponibles
Tipo de producto SPC+
Versión MF
Reducción 4 - 20
Número de tamaños 5

Juego torsional máximo c)

jt [arcmin]Estándar

≤ 4
Reducido
≤ 2

Par máximoT2a [Nm]48 - 1936
Velocidad de entrada máximan1Max [rpm]6000
Rigidez torsionalCt21 [Nm/arcmin]166
Par de vuelco máximoM2KMax [Nm]1600

c) Referido a los tamaños de referencia

Forma de salida
Eje liso

Eje con chaveta d)

Eje estriado DIN 5480
Eje de inserción
Forma de la entrada
Montaje al motor

Características


Lubricación de calidad alimentaria a) b)
Soluciones de sistema

Sistema lineal (piñón/cremallera)

Accesorio (encontrará más información en las páginas de correspondientes de productos)
Acoplamiento
Disco de contracción

a) Reducción de la potencia: Datos técnicos disponibles a petición

b) Por favor, consulte con WITTENSTEIN alpha

d) Reducción de la potencia: Para obtener un dimensionado más detallado, utilice nuestra herramienta de dimensionado cymex®

Características destacadas del producto

Alto rendimiento constante

Juego torsional constante a lo largo de toda la vida útil del reductor, para alcanzar un alto rendimiento estable.

Bajo mantenimiento

Máximas exigencias de calidad para ofrecer una larga vida útil y mayores intervalos de mantenimiento.

Velocidad

Un máximo nivel de velocidad aumenta la producción de la máquina.

Tamaño compacto

El diseño compacto en sentido axial y ortogonal hace posible crear un concepto de máquina más compacto.

Fiabilidad

La alta fiabilidad de los reductores evita costosos tiempos de parada de las máquinas.

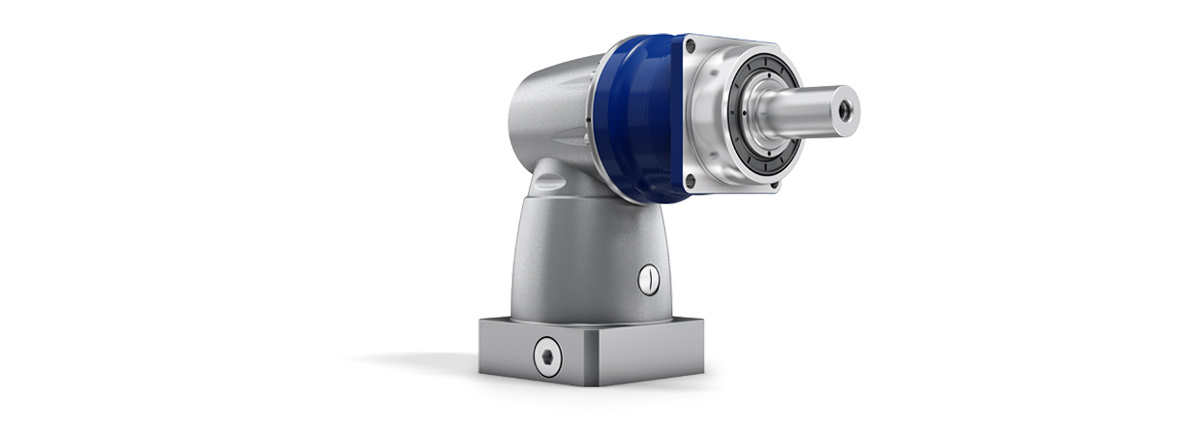

Pérdidas por fricción reducidas a un mínimo gracias a un diseño inteligente

Salida compatible con la serie SP+

La alta calidad del dentado proporciona:

  • Una capacidad de carga mejorada, y con ello un mayor par
  • Precisión gracias a un juego torsional mínimo
  • Gran suavidad de rodadura y comportamiento de marcha uniforme

Desarrollo de bajas temperaturas incluso a altas velocidades

Perfecto para conceptos de instalaciones abiertas: Sin tornillos exteriores y acanaladuras integradas funcionalmente en la carcasa

Acoplamiento de fuelle metálico en la entrada: Compensación de longitud para proteger los rodamientos del motor

Pérdidas por fricción reducidas a un mínimo gracias a un diseño inteligente

Salida compatible con la serie SP+

La alta calidad del dentado proporciona:

  • Una capacidad de carga mejorada, y con ello un mayor par
  • Precisión gracias a un juego torsional mínimo
  • Gran suavidad de rodadura y comportamiento de marcha uniforme

Desarrollo de bajas temperaturas incluso a altas velocidades

Perfecto para conceptos de instalaciones abiertas: Sin tornillos exteriores y acanaladuras integradas funcionalmente en la carcasa

Acoplamiento de fuelle metálico en la entrada: Compensación de longitud para proteger los rodamientos del motor

WITTENSTEIN alpha en todos los ejes

Reductores angulares

WITTENSTEIN alpha ofrece soluciones de accionamiento completas de un solo proveedor para cada eje. Los campos de aplicación son casi ilimitados, Nuestras soluciones pueden aplicarse desde en ejes de alta precisión en sistemas de fabricación, hasta en maquinaria de embalaje de la que se exige un máximo nivel de productividad. WITTENSTEIN alpha es siempre un sinónimo de máxima calidad y fiabilidad, alta precisión y calidad de sincronización, densidad de potencia máxima, larga vida útil y montaje sencillo al motor.
