Reductor hipoidal XPK+

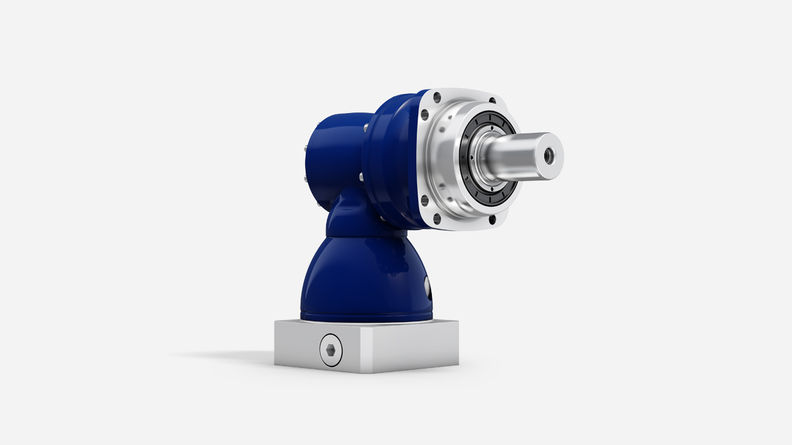

  • Reductor hipoidal XPK+ con eje de salida

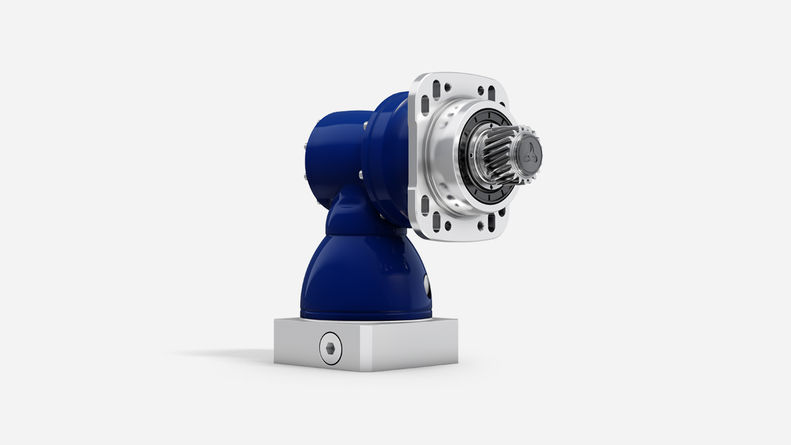

  • Reductor hipoidal XPK+ con piñón y orificios colisos

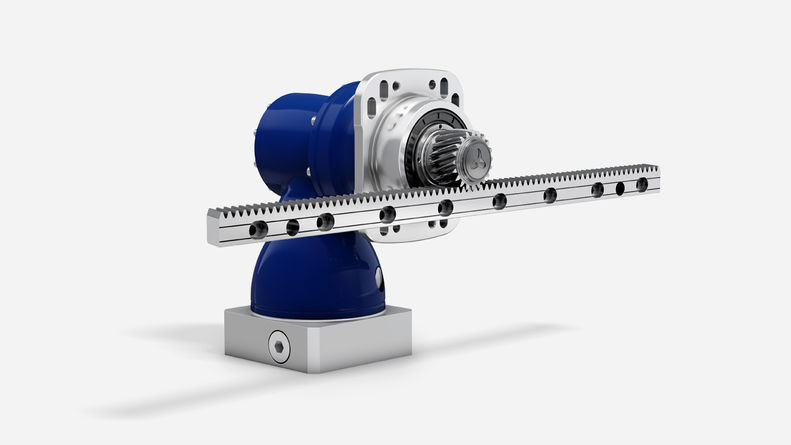

  • Sistema lineal Premium con reductor hipoidal XPK+ con orificios colisos e innovadora cremallera INIRA®

Alta potencia y precisión ortogonal

El reductor planetario Premium XP+ ahora también está disponible como variante ortogonal XPK+ con dentado hipoidal. Además de las reducciones aumentadas en un nivel (reducción i = 3–10), el desplazamiento de ejes en los reductores hipoidales también permite pares aumentados en comparación con los reductores cónicos. La elevada densidad de par proporciona un diseño especialmente compacto y reducido. Además, el diseño del reductor se caracteriza por una muy buena frecuencia de engrane y una elevada rigidez torsional. Esto permite una precisión del posicionamiento aumentada y una suavidad de rodadura destacada.

Para obtener información más detallada o datos CAD, diríjase a su ingeniero de ventas responsable o envíenos un correo electrónico a info@wittenstein.es


Soluciones individualizadas

Estaremos encantados de desarrollar para usted una solución a la medida de sus necesidades de accionamiento. Aproveche nuestra larga experiencia, la gran competencia de nuestros empleados y nuestra amplia gama de servicios. Contacte con nosotros.

Ir al formulario de contacto

WITTENSTEIN S.L.U. - Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

WITTENSTEIN S.L.U.

Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

08820 Prat de Llobregat

+34 93 479 1305

+34 93 478 7636

www.wittenstein.es

  • Datos técnicos
  • Opciones disponibles
Tipo de producto XPK+
Versión MF
Reducción 12 - 1000
Número de tamaños 4

Juego torsional máximo c)

jt [arcmin]Estándar

≤ 4

Reducido
≤ 2

Par máximoT2a [Nm]80 - 2520
Velocidad de entrada máximan1Max [rpm]7500
Rigidez torsionalCt21 [Nm/arcmin]226
Par de vuelco máximoM2KMax [Nm]3256

c) Referido a los tamaños de referencia

Forma de salida
Eje liso

Eje con chaveta d)

Eje estriado DIN 5480
Eje de inserción
Salida de sistema
Forma de la entrada
Montaje al motor

Características


Brida con agujeros colisos
Lubricación de calidad alimentaria a) b)
Soluciones de sistema

Sistema lineal (piñón/cremallera)

Accesorio (encontrará más información en las páginas de correspondientes de productos)
Acoplamiento
Disco de contracción

a) Reducción de la potencia: Datos técnicos disponibles a petición

b) Por favor, consulte con WITTENSTEIN alpha

d) Reducción de la potencia: Para obtener un dimensionado más detallado, utilice nuestra herramienta de dimensionado cymex®

Características destacadas del producto

Productividad

La máxima densidad de par y una gran rigidez acortan la duración de los ciclos.

Bajo mantenimiento

Máximas exigencias de calidad para ofrecer una larga vida útil y mayores intervalos de mantenimiento.

Potencial de ahorro

Los reductores ortogonales con una mayor capacidad de par de torsión hace posibles nuevos conceptos de máquinas como, por ejemplo, la eliminación de rodamiento externo.

Tamaño compacto

El diseño compacto en sentido axial y ortogonal hace posible crear un concepto de máquina más compacto.

Fiabilidad

La alta fiabilidad de los reductores evita costosos tiempos de parada de las máquinas.

Calidad del proceso

El bajo juego torsional constante durante toda la vida útil del reductor y la alta rigidez torsional permiten la máxima precisión del posicionamiento.

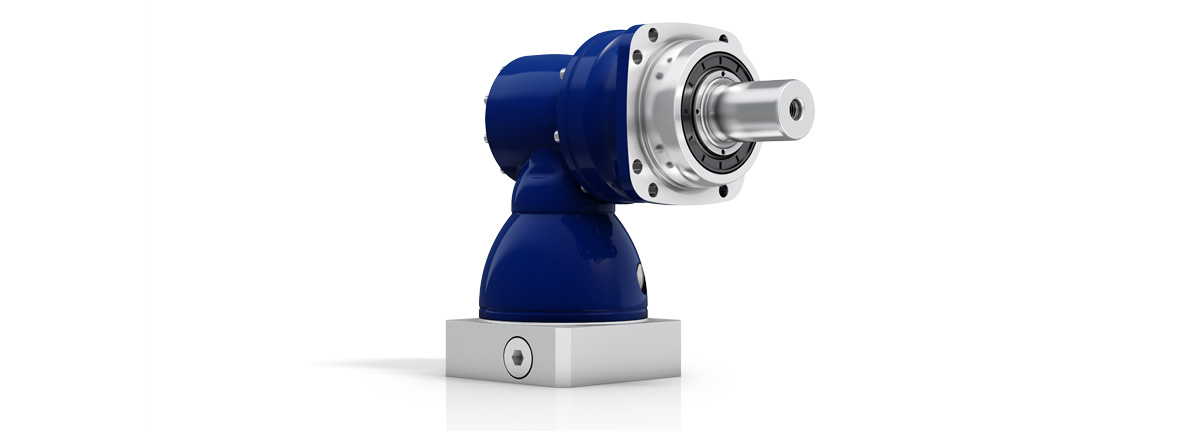

Rodamiento reforzado

Para una mayor absorción de fuerzas axiales y radiales

Salida

Salida XP+ especial para aumentar la transmisión de potencia

Salida posterior

Conexión variable a la salida, también posterior

Dentado hipoidal

Dentado hipoidal de alta calidad para mayor par y suavidad de rodadura

Acoplamiento de fuelle metálico en la entrada

Compensación de longitud para proteger los rodamientos del motor

Rodamiento reforzado

Para una mayor absorción de fuerzas axiales y radiales

Salida

Salida XP+ especial para aumentar la transmisión de potencia

Salida posterior

Conexión variable a la salida, también posterior

Dentado hipoidal

Dentado hipoidal de alta calidad para mayor par y suavidad de rodadura

Acoplamiento de fuelle metálico en la entrada

Compensación de longitud para proteger los rodamientos del motor

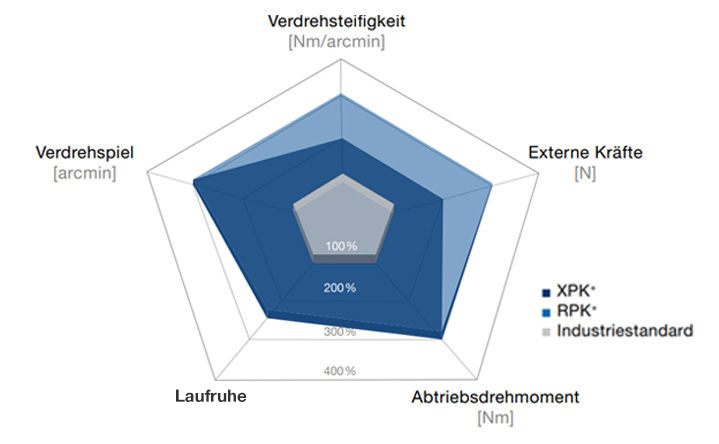

XPK+ en comparación con el estándar del sector

XPK+ – Su eXtra en productividad, precisión y ahorro de espacio

¿Necesita un reductor que supere ampliamente el estándar industrial en capacidad de par, capacidad de par de vuelco y rigidez torsional?
Gracias a sus ventajas técnicas, el XPK+ de la serie alpha Premium Line hace posible un gran aumento del rendimiento en lo que se refiere a la mínima duración de ciclo y la capacidad de regulación de su eje de accionamiento. Al mismo tiempo, gracias a este producto potente y compacto, tendrá la opción de reducir aún más el espacio constructivo.

WITTENSTEIN alpha en todos los ejes

Reductores angulares

WITTENSTEIN alpha ofrece soluciones de accionamiento completas de un solo proveedor para cada eje. Los campos de aplicación son casi ilimitados, Nuestras soluciones pueden aplicarse desde en ejes de alta precisión en sistemas de fabricación, hasta en maquinaria de embalaje de la que se exige un máximo nivel de productividad. WITTENSTEIN alpha es siempre un sinónimo de máxima calidad y fiabilidad, alta precisión y calidad de sincronización, densidad de potencia máxima, larga vida útil y montaje sencillo al motor.
