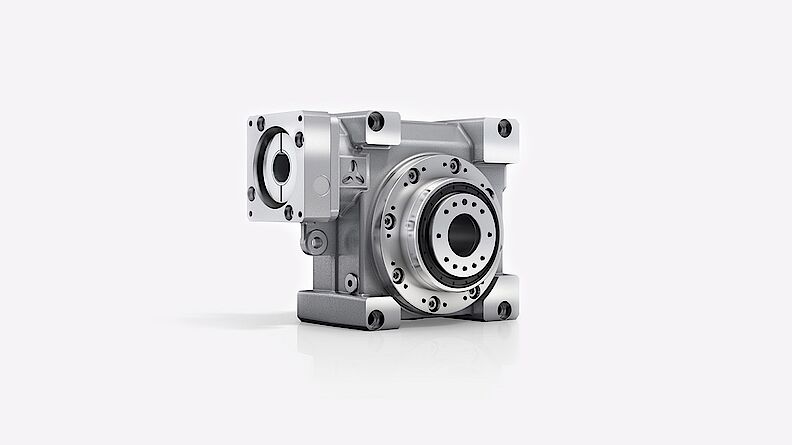

Reductor sin fin corona VT+

  • VT+ reductor sinfin-corona con eje hueco con brida
  • VT+ reductor sinfin-corona con eje hueco con brida y eje planetario de entrada

Par potente y suavidad de funcionamiento

El reductor sin fin corona VT+ de la gama V-Drive impresiona con su brida de eje hueco y rodamiento de salida optimizado: con su alta capacidad de sobrecarga, puede soportar fuerzas axiales y radiales.

Soluciones individualizadas

Estaremos encantados de desarrollar para usted una solución a la medida de sus necesidades de accionamiento. Aproveche nuestra larga experiencia, la gran competencia de nuestros empleados y nuestra amplia gama de servicios. Contacte con nosotros.

Ir al formulario de contacto

WITTENSTEIN S.L.U. - Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

WITTENSTEIN S.L.U.

Parque Empresarial "MasBlau", C/ Bergueda 1, esc. A, Modul. 4

08820 Prat de Llobregat

+34 93 479 1305

+34 93 478 7636

www.wittenstein.es

  • Datos técnicos
  • Opciones disponibles
Tipo de producto VT+
Versión MF
Reducción 4 - 400
Número de tamaños 4

Juego torsional máximo c)

jt [arcmin]Estándar

≤ 3
Reducido
≤ 2

Par máximoT2a [Nm]165 - 1505
Velocidad de entrada máximan1Max [rpm]6000
Rigidez torsionalCt21 [Nm/arcmin]213
Par de vuelco máximoM2KMax [Nm]3059

c) Referido a los tamaños de referencia

Forma de salida
Eje hueco con brida
Forma de la entrada
Montaje al motor

Características


Lubricación de calidad alimentaria
Resistente a la corrosión
Soluciones de sistema

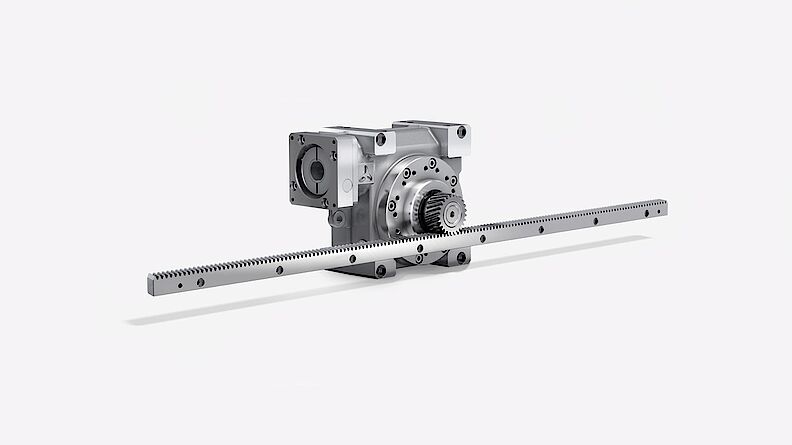

Sistema lineal (piñón/cremallera)

Accesorio (encontrará más información en las páginas de correspondientes de productos)
Acoplamiento

Características destacadas del producto

Rendimiento sólido

El reductor sin fin corona VT+ destaca en el servicio por ciclos y continuo con su rendimiento sólido.

Sin efecto stick-slip

En aplicaciones con el reductor VH+, el efecto stick-slip no desempeña ningún papel gracias a un dentado de perfil cóncavo-convexo perfeccionado.

Alto nivel de flexibilidad

Además de disponer de la forma de salida de ejes huecos con brida, los reductores sin fin corona están disponibles en un diseño resistente a la corrosión.

Bajo juego torsional constante

A lo largo de toda la vida útil y mediante un juego torsional constantemente bajo, alcanza una alta calidad permanente con una elevada precisión del posicionamiento.

Acoplamiento de fuelle metálico en la entrada

  • Compensación de longitud para proteger los rodamientos del motor

Retén radial

  • Vida útil muy larga
  • Optimizado para servicio continuo

Rodamiento de entrada

  • Paquete de rodamientos para la absorción de fuerzas axiales y radiales
  • Idóneo para altas velocidades de entrada

Dentado de perfil cóncavo-convexo

  • Alta precisión del juego torsional a lo largo de toda su vida útil
  • Alto rendimiento y densidad de potencia muy elevada

Rodamiento de salida

  • Alta capacidad de sobrecarga para la absorción de fuerzas axiales y radiales

Acoplamiento de fuelle metálico en la entrada

  • Compensación de longitud para proteger los rodamientos del motor

Retén radial

  • Vida útil muy larga
  • Optimizado para servicio continuo

Rodamiento de entrada

  • Paquete de rodamientos para la absorción de fuerzas axiales y radiales
  • Idóneo para altas velocidades de entrada

Dentado de perfil cóncavo-convexo

  • Alta precisión del juego torsional a lo largo de toda su vida útil
  • Alto rendimiento y densidad de potencia muy elevada

Rodamiento de salida

  • Alta capacidad de sobrecarga para la absorción de fuerzas axiales y radiales
